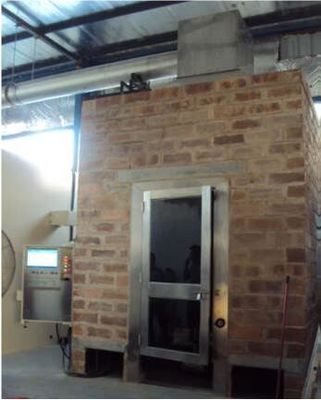

प्रयोगशाला निर्माण सामग्री ज्वलनशीलता परीक्षक, UL1685 केबल के लिए ऊर्ध्वाधर ट्रे परीक्षण कक्ष

प्रयोगशाला ज्वलनशीलता परीक्षण उपकरण, UL1685 केबलों के लिए ऊर्ध्वाधर ट्रे परीक्षण कक्ष

आवेदन

मुख्य घटक जिनमें शामिल हैं

a. इग्निशन सोर्स कंट्रोल सिस्टम

b. संग्रहण टॉवर और धुआं निकास नियंत्रण प्रणाली

c.गैस दबाव और प्रवाह नियंत्रण प्रणाली

धुआं पारगम्यता और तापमान माप प्रणाली

ई.ज्वाला ऊंचाई माप प्रणाली

तकनीकी मापदंड

1प्रयोगशालाः दीवार उच्च तापमान पर अस्थिर ईंटों को अपनाती है, आंतरिक सतह को काले रंग के साथ इलाज किया जाता है और दीवार आयाम W2438 x D2438 x H3353mm है; चित्रित

2प्रयोगशाला दरवाजा: W0.9 x H2m स्टेनलेस स्टील फ्रेम, कठोर ग्लास दरवाजा;

3धुआं इकट्ठा करने वाला टावर: 40 डिग्री का झुकाव कोण, घन 914 मिमी है; फिल्टर की लंबाई 610 मिमी है;

4अवलोकन खिड़कीः साइड की लंबाई 457 मिमी है, नीचे से जमीन तक की दूरी 1295 मिमी है, और दाईं ओर की दीवार 1143 मिमी है।

5. हवा का प्रवेशः 559 x 343mm, 914 x 305mm, 2438 x 343mm;

6. निकास पाइप: L9000 * व्यास 406mm, घन संग्रह स्तर के दाईं ओर टॉवर में स्थापित;

7. जलने की सीढ़ीः ऊंचाई 2400 मिमी, L305 * W25 * D25. दो वर्गों के बीच 299 मिमी की दूरी;

8. A: वहाँ 242 छेद L341mm * D30mm हैं;

9गैस प्रवाहः 13.2L/मिनट, मानक दबाव और तापमान, द्रव्यमान प्रवाह नियंत्रण;

10वायु प्रवाहः 76.8L/मिनट, मानक दबाव और तापमान, द्रव्यमान प्रवाह नियंत्रण;

11प्रवाह का पता लगाना: डिफरेंशियल प्रेशर फ्लोमीटर का उपयोग निकास पाइप की प्रवाह दर को मापने के लिए किया जाता है, जो पंखे की गति को नियंत्रित करने का आधार प्रदान करता है।

12पारगम्यताः सिलिकॉन फोटोसेल नमूना जलने पर नमूना के धुएं के घनत्व का पता लगाता है।

13. लौ की ऊंचाईः अवरक्त दृश्य प्रकाश वास्तविक समय में वर्तमान लौ की ऊंचाई दर्शाता है;

14. विशेष सॉफ्टवेयरः वास्तविक समय में पाइपलाइन प्रवाह, धुआं घनत्व, लौ की ऊंचाई और अन्य डेटा आकर्षित कर सकते हैं, और जांच या मुद्रण के लिए संरक्षित किया जा सकता रिपोर्ट उत्पन्न करने के लिए वक्र आकर्षित करने के लिए;

15नियंत्रण प्रणाली: कंप्यूटर + नियंत्रण सॉफ्टवेयर, द्रव्यमान प्रवाहमीटर आदि।

मानक

UL1685-2007, UL2556-2007 के खंड 9.6 और 9.7 के अनुसार
