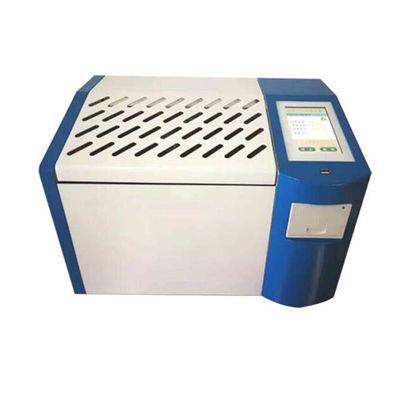

आईईसी 60247 इन्सुलेशन तेल ढांकता हुआ नुकसान और प्रतिरोधकता परीक्षक

परिचयइन्सुलेशन तेल ढांकता हुआ नुकसान और प्रतिरोधकता परीक्षक

इन्सुलेशन तेल ढांकता हुआ नुकसान और प्रतिरोधकता परीक्षक GB / T5654-2007 / IEC 60247 "सापेक्ष समाई का मापन, ढांकता हुआ नुकसान कारक और तरल इन्सुलेट सामग्री की डीसी प्रतिरोधकता" के अनुसार डिज़ाइन और निर्मित किया गया है।ढांकता हुआ नुकसान कारक और इन्सुलेट तेल और अन्य तरल इन्सुलेट मीडिया की डीसी प्रतिरोधकता के माप के लिए उपयोग किया जाता है।ऑल-इन-वन संरचना।ढांकता हुआ नुकसान तेल कप, तापमान नियंत्रक, तापमान संवेदक, ढांकता हुआ नुकसान परीक्षण पुल, एसी परीक्षण बिजली की आपूर्ति, मानक संधारित्र, उच्च प्रतिरोध मीटर, डीसी उच्च वोल्टेज स्रोत, आदि जैसे मुख्य घटकों का आंतरिक एकीकरण। उपकरण सभी डिजिटल प्रौद्योगिकी को अपनाता है। सभी बुद्धिमान स्वचालित माप, रंगीन बड़ी स्क्रीन एलसीडी, पूर्ण चीनी मेनू से लैस, प्रत्येक चरण में चीनी संकेत हैं, परीक्षण के परिणाम स्वचालित रूप से संग्रहीत और मुद्रित किए जा सकते हैं, ऑपरेटर को पेशेवर प्रशिक्षण की आवश्यकता नहीं है, उपयोग करने के लिए कुशल हो सकते हैं।

विशेषता

(1) तेल कप राष्ट्रीय मानक GB / T5654-20077 / IEC 60247 के अनुरूप तीन-इलेक्ट्रोड संरचना को गोद लेता है, जिसमें 2 मिमी का अंतर-ध्रुव अंतर होता है, जो ढांकता हुआ नुकसान पर आवारा समाई और डायरिया रिसाव के प्रभाव को समाप्त कर सकता है। परीक्षा के परिणाम।
(2) साधन मध्यम आवृत्ति प्रेरण हीटिंग और पीआईडी ​​​​तापमान नियंत्रण एल्गोरिदम को अपनाता है।हीटिंग विधि में तेल कप और हीटिंग बॉडी, वर्दी हीटिंग, तेज गति और सुविधाजनक नियंत्रण के बीच गैर-संपर्क के फायदे हैं, ताकि तापमान को प्रीसेट तापमान त्रुटि सीमा के भीतर सख्ती से नियंत्रित किया जा सके।
(3) आंतरिक मानक संधारित्र SF6 गैस से भरे तीन-इलेक्ट्रोड संधारित्र हैं, संधारित्र की ढांकता हुआ नुकसान और क्षमता परिवेश के तापमान और आर्द्रता से प्रभावित नहीं होती है, ताकि उपयोग के लंबे समय के बाद भी उपकरण की सटीकता की गारंटी हो।
(4) एसी परीक्षण बिजली आपूर्ति एसी-डीसी-एसी रूपांतरण विधि को अपनाती है, उपयोगिता वोल्टेज के प्रभाव से प्रभावी ढंग से बचती है और ढांकता हुआ परीक्षण की सटीकता पर आवृत्ति में उतार-चढ़ाव होता है, भले ही जनरेटर बिजली उत्पन्न करता है, उपकरण भी सही ढंग से काम कर सकता है।
(5) सही सुरक्षा कार्य।जब ओवर-वोल्टेज, ओवर-करंट, हाई-वोल्टेज शॉर्ट सर्किट होता है, तो उपकरण हाई वोल्टेज को जल्दी से काट सकता है और चेतावनी संदेश जारी कर सकता है।जब तापमान संवेदक विफल हो जाता है या कनेक्ट नहीं होता है, तो एक चेतावनी संदेश जारी किया जाता है।
मध्यम-आवृत्ति प्रेरण ताप भट्टी में एक तापमान-सीमित रिले है।जब तापमान 120 डिग्री से अधिक हो जाता है, तो रिले जारी हो जाती है और हीटिंग बंद हो जाती है।
(6) परीक्षण मापदंडों की आसान सेटिंग।तापमान सेटिंग रेंज 0 ~ 120 ℃, एसी वोल्टेज सेटिंग रेंज
500 ~ 2200V, डीसी वोल्टेज सेटिंग रेंज 300 ~ 500V।
(7) बैकलाइट, स्पष्ट डिस्प्ले के साथ बड़ी स्क्रीन एलसीडी डिस्प्ले का उपयोग।अनुकूल मानव-मशीन इंटरफ़ेस, बस चीनी मेनू संकेतों का पालन करें, इनपुट कमांड, उपकरण स्वचालित रूप से परीक्षण कर सकता है।और स्वचालित रूप से परीक्षा परिणामों को स्टोर और प्रिंट करें।
(8) वास्तविक समय की घड़ी, परीक्षण की तारीख और समय को परीक्षा परिणामों के साथ सहेजा, प्रदर्शित और मुद्रित किया जा सकता है।
(9) खाली इलेक्ट्रोड कप अंशांकन समारोह।खाली इलेक्ट्रोड कप की सफाई और असेंबली की स्थिति का न्याय करने के लिए खाली इलेक्ट्रोड कप की विद्युत क्षमता और ढांकता हुआ नुकसान कारक को मापें।सापेक्ष समाई और डीसी प्रतिरोधकता की सटीक गणना की सुविधा के लिए अंशांकन डेटा स्वचालित रूप से सहेजा जाता है।

तकनीकी पैमाने
