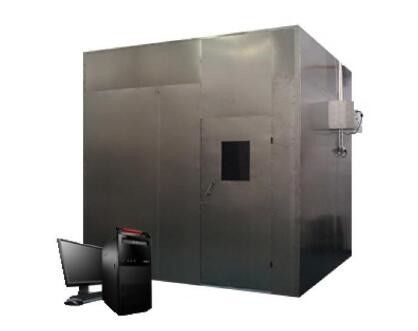

बीएस 6853 क्षैतिज तार परीक्षण उपकरण जलती हुई धुआँ घनत्व परीक्षक
आवेदन पत्र
केबल बर्निंग स्मोक डेंसिटी टेस्टर, परिभाषित परिस्थितियों में जलने वाले केबलों के धुएं के घनत्व को निर्धारित करने के लिए।इस धूम्रपान घनत्व परीक्षक का उपयोग केबल या फाइबर ऑप्टिक केबल के क्षैतिज जलने के लिए किया जाता है, जो धुआं ज्वाला दहन से निकलता है या कोई लौ दहन की स्थिति नहीं होती है, धुएं की प्रकाश संचरण दर का उपयोग विभिन्न केबल या निर्णय की तुलना करने के लिए किया जा सकता है। साधनों की विशिष्ट आवश्यकताओं के साथ
मानकों
आईईसी 61034-1, आईईसी 61034-2, बीएस 6853
विशेष विवरण
1. दहन कक्ष
1.1 साइड-ब्रैकेट में तय किए गए SUS304 मोटे 1.5 मिमी स्टेनलेस स्टील का उपयोग करना, जो पूरे क्यूब दहन कक्ष का गठन करता है।
1.2 आंतरिक आयाम: L3000 * W3000 * H3000 (मिमी)
1.3 संरचना: एक ग्लास अवलोकन खिड़की के साथ सामने, प्रत्येक सेट के सापेक्ष दीवार के दोनों किनारों पर एक पारदर्शी सीलिंग विंडो, आकार: 100mmx100mm, ताकि बीम के माध्यम से प्रकाश माप उपकरण का स्तर, सीलबंद खिड़की के केंद्र से 2150 मिमी की जमीन की ऊंचाई।खुले के नीचे कई वेंटिलेशन छेद, 100x500 मिमी (50 वर्ग सेंटीमीटर) के लिए वेंटिलेशन छेद
1.4 नीचे के हिस्से में छह पहिए और छह कैस्टर हैं
1.5 छत एक निकास पंखे से सुसज्जित है।
2. ऑप्टिकल माप प्रणाली
2.1 प्रकाश स्रोत: आयातित क्वार्ट्ज हलोजन लैंप, नाममात्र शक्ति: 100W नाममात्र वोल्टेज: 12V नाममात्र ऑप्टिकल रिटर्न: 2000 ~ 3000Lm
2.2 रिसीवर: वर्णक्रमीय प्रतिक्रिया रोशनी पर अंतर्राष्ट्रीय आयोग (CIE) फोटोमीटर से मेल खाती है।
2.3 स्थापना: एक छोर पर 150 ट्यूबों की लंबाई में स्थापित, धूल-सबूत खिड़की के दूसरे छोर, पाइप की दीवार चमकदार काली, विरोधी प्रतिबिंब है।
2.4 प्रकाश संप्रेषण 0% पूरी तरह से अवरुद्ध किए बिना 100% प्रकाश संचरण के माध्यम से कोई प्रकाश नहीं है।
3. मानक अग्नि स्रोत
3.1 1.0 लीटर अल्कोहल का स्रोत: 90% इथेनॉल, मेथनॉल 4%, पानी 6%
3.2 अल्कोहल प्लेट (जलती हुई नाव): स्टेनलेस स्टील की मोटाई 1.0 मिमी, नीचे: 210x110 मिमी, शीर्ष सतह: 240x140 मिमी, ऊंचाई 80 मिमी,
3.3 स्थापना स्थान: 100 मिमी की ऊंचाई के साथ जमीन से स्थापित अल्कोहल प्लेट, ताकि हवा का संचार हो।
4. धुआँ सम्मिश्रण
दहन कक्ष में धूम्रपान करने के लिए डेस्कटॉप प्रशंसकों का उपयोग समान रूप से वितरित किया जाता है।250 मिमी की जमीन की ऊंचाई से फैन शाफ्ट की दूरी, 500 मिमी की दीवार के साथ, 7 क्यूबिक मीटर प्रति मिनट हवा की मात्रा।परीक्षण के दौरान पंखे द्वारा हवा को क्षैतिज रूप से उड़ाया गया।
5. खाली परीक्षा
उद्देश्य आवश्यक तापमान को प्राप्त करने के लिए दहन कक्ष को समायोजित करना है, दहन कक्ष के तापमान पर शराब के दीपक को जलाना: 25 ± 5 ℃।
6. तापमान मापने का उपकरण
एक तापमान संवेदक के साथ दीवार से दूर जमीन की सतह की ऊंचाई 1.5M, 0.5M से दरवाजे में।प्रयोगशाला तापमान की निगरानी करें।
7. यादृच्छिक सामान
7.1 ट्रांसमिशन माप सॉफ्टवेयर का एक सेट शामिल है, वक्र और रिपोर्ट आउटपुट कर सकता है।
7.2 कंप्यूटर और प्रिंटर सहित: लेनोवो ब्रांड कंप्यूटर कॉन्फ़िगरेशन इस प्रकार है: CPU: E4300 मदरबोर्ड: ASUS P5KPL मेमोरी: किंग्स्टन 2G
7.3 हार्ड ड्राइव 160G डिस्प्ले: 15-इंच LCD ऑप्टिकल ड्राइव: Samsung DVD
7.4 स्टेनलेस स्टील निकास प्रणाली के साथ।(दिखाए गए अनुसार एक मजबूत धुएं और विद्युत नियंत्रण द्वार का उपयोग करना)
7.5 उपकरण रखें प्रयोगशाला अनुशंसित आकार: 4.5Mx गहरा 4Mx गहरा 4Mx लंबाई 6m
7.6 प्रयोगशाला के कमरे के तापमान की आवश्यकताएं: 25 +5 ° C
8. उपयोग की पर्यावरणीय शर्तें
8.1 जमीन चिकनी, हवादार, गैर ज्वलनशील, विस्फोटक, संक्षारक गैसें और धूल।
8.2 आस-पास कोई मजबूत विद्युत चुम्बकीय विकिरण स्रोत नहीं है।
8.3 उपकरण के आसपास उचित रखरखाव स्थान छोड़ दें।
8.4 तापमान: 5 डिग्री सेल्सियस से 30 डिग्री सेल्सियस।
8.5 वायुदाब: 86 ~ 106kpa।
8.6 AC220V / 50HZ।
8.7 वोल्टेज उतार-चढ़ाव रेंज: 220V ± 10%।
8.8 आवृत्ति स्वीकार्य उतार-चढ़ाव रेंज: 50 हर्ट्ज ± 1%।
8.9 यह आवश्यक है कि उपयोगकर्ता इंस्टॉलेशन साइट में संबंधित क्षमता के एयर और पावर स्विच को कॉन्फ़िगर करें, और इस स्विच को उपकरण द्वारा स्वतंत्र रूप से उपयोग किया जाना चाहिए।
8.10 जब उपकरण काम नहीं कर रहा हो, तो पर्यावरण का तापमान 0 ~ 45 ℃ के भीतर रखा जाना चाहिए।
टेस्ट फायर क्या है और यह क्यों जरूरी है?
अग्नि परीक्षण क्या है?अग्नि परीक्षण का उद्देश्य किसी सामग्री या उत्पाद पर सीधी लौ के प्रभाव को समझना है।कंपनियां तारों या केबल, निर्माण सामग्री या साज-सामान पर प्रभाव का विश्लेषण कर सकती हैं।
