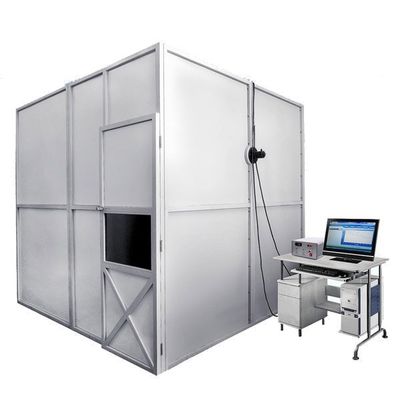

बीएस 6853 आईईसी 61034 3m3 धुआं घनत्व उपकरण
| MOQ: | 1 इकाई |
| कीमत: | negotiated |
| standard packaging: | प्लाईवुड केस |
| Delivery period: | 30 कार्यदिवस |
| payment method: | टी/टी, एल/सी, वेस्टर्न यूनियन, मनीग्राम |
| Supply Capacity: | 1 यूनिट / महीना |
3m3 धुआं घनत्व उपकरण
,आईईसी 61034 धुआं घनत्व उपकरण
,बीएस 6853 अग्नि परीक्षण उपकरण
तार और केबल और फाइबर ऑप्टिक केबल के लिए 3 मीटर घन धुआं घनत्व उपकरण
उत्पाद का परिचय
3 मीटर क्यूब धुआं घनत्व उपकरण का उपयोग तब उत्सर्जन मापने के लिए किया जाता है जब केबल या ऑप्टिकल केबल को एक निश्चित आग की स्थिति में क्षैतिज रूप से रखा जाता है।उपकरण में एक घन आवरण और एक फोटोमेट्रिक प्रणाली शामिल है.
निर्दिष्ट मानक अग्नि स्रोत (इथेनॉल 90±1%, मेथनॉल 4±1% और आसुत जल 6±1%) 1L±0.01L जलाया जाता है।
आईईसी 61034 - 1 और 2 परिभाषित स्थिति में जलने वाले केबलों के धुएं के घनत्व का माप
बीएस 6853 यात्री गाड़ियों के डिजाइन और निर्माण में अग्नि सुरक्षा के लिए आचार संहिता
तकनीकी मापदंड
1कक्ष का आंतरिक आकार 3,000 मिमी ((डब्ल्यू) × 3,000 मिमी ((डी) × 3,000 मिमी ((एच) है।
2यह परीक्षण कांच खिड़कियों के साथ एक दरवाजे के साथ विन्यस्त है और विपरीत पक्ष के दोनों चेहरे पर एक सील पारदर्शी खिड़की (न्यूनतम 100 मिमीX100 मिमी) है।
3बाहरी दीवार में प्रकाश स्रोत और फोटोसेल को अलग से स्थापित करने की अनुमति देने के लिए समर्थन प्रणाली।
4प्रकाश स्रोत 100W के साथ Dedolight क्लासिक सीरीज वोल्वस्टेन है।
5.डेडोलाइट टंगस्टन बिजली की आपूर्ति 12 वी डीसी है.
6प्रकाश का वेगः 2000 lm~3000 lm, और रंग तापमानः 2800K~3200K।
7रिसेप्टर फोटोसेल सिलिकॉन प्रकार का होता है और इसमें इंटरनेशनल कमीशन ऑन इल्यूमिनेशन (सीआईई) के फोटोपिक ऑब्जर्वर (मानव आंख के समान) के अनुरूप स्पेक्ट्रम प्रतिक्रिया होती है।
8अनुकूलित निकासी सुविधाओं और सभी उपकरणों, प्रशंसकों, स्टैंड और नमूना माउंटिंग फ्रेम के साथ आपूर्ति की जाती है।
9सॉफ्टवेयर परीक्षण परिणामों को दर्शाता है जिसमें आंतरिक कक्ष का तापमान, प्रकाश संचरण आदि शामिल हैं।
उत्पाद की विशेषता और अनुप्रयोग
1. धुआं घनत्व बॉक्स परीक्षण बॉक्स का हिस्साः
बॉक्स के आंतरिक आयाम 3000 मिमी X 3000 मिमी X 3000 मिमी हैं, कुल आंतरिक आयतन 27 घन मीटर है;
b. बॉक्स के अंदर SUS 304 स्टेनलेस स्टील से बना है और बाहर लोहे के स्प्रे से बना है। जल परीक्षण प्रक्रिया के कारण, संक्षारक गैस लगातार जारी की जाती है।बॉक्स की भीतरी दीवार को काले रंग के टेफ्लॉन के साथ इलाज किया जाता है, जो न केवल संक्षारक गैसों के लिए प्रतिरोधी है। परीक्षण के दौरान कटाव, परावर्तक के कारण परीक्षण परिणामों की विफलता का कारण नहीं होगा;
c. परीक्षण बॉक्स एक प्रयोगशाला दरवाजे और एक अवलोकन खिड़की से सुसज्जित है, ताकि उपयोगकर्ता दहन कक्ष में स्थिति का निरीक्षण कर सके;
दीवार के बाईं और दाईं ओर, पारदर्शी कांच की प्लेट स्थापित की जाती है, और प्रकाश स्रोत और ऑप्टिकल रिसीवर डिवाइस क्रमशः दोनों पक्षों पर स्थापित किए जा सकते हैं;
ई. बॉक्स के अंदर और बाहर वायुमंडलीय दबाव के संतुलन को सुनिश्चित करने के लिए जमीन के निकट कई वेंटिलेशन छेद खोलें।
2धूम्रपान घनत्व परीक्षण बॉक्स माप और डेटा अधिग्रहण भागः
दहन कक्ष में धुएं को समान रूप से हलचल करने के लिए एक डेस्कटॉप पंखे को तैयार करें;
b. बॉक्स के शीर्ष पर परीक्षण से उत्पन्न धुएं को खत्म करने के लिए एक केन्द्रापसारक पंखे से लैस है;c. परीक्षण कर्मियों की सुरक्षा सुनिश्चित करने के लिए सतह पर इग्निशन डिवाइस, दूरस्थ इग्निशन;
दहन परीक्षण ब्रैकेट और स्टेनलेस स्टील शराब ट्रे की तैयारी में;
प्रकाश स्रोत एक आयातित प्रकाश स्रोत है, और परीक्षण प्रकाश स्रोत को एक स्थिर धारा स्रोत द्वारा नियंत्रित किया जाता है, और इसकी स्थिरता अधिक है;
f. प्रकाश स्रोत को सिलिकॉन फोटोसेल के रूप में स्वीकार किया जाता है, जो एक कोसिनस कैलिब्रेशन डिवाइस और एक रंग फ़िल्टर से सुसज्जित है। इस उपाय के माध्यम से मानव आंख के अनुरूपता की उच्च डिग्री प्राप्त की जा सकती है;
मानक प्रसारण, 19 कैबिनेट मंजिल स्थापना, निर्मित टच स्क्रीन कंप्यूटर और प्रिंटर का उपयोग करके।
3धुआं घनत्व परीक्षण बॉक्स के ऑप्टिकल तकनीकी मापदंडः
a. प्रकाश स्रोत को नियंत्रित करने के लिए एक स्थिर धारा स्रोत का उपयोग करके, डेटा स्थिर वोल्टेज मोड की तुलना में अधिक स्थिर और विश्वसनीय है;
b. ऑप्टिकल गियर की स्थिति को स्वचालित रूप से प्राप्त कर सकता है, सामान्य सटीकता 0.01% है;
c. मिलान त्रुटिः f1 ≤ 4%, समग्र रैखिक सटीकता 1% है।
उत्पाद का विवरण द 3 मीटर घन धुआं घनत्व उपकरण
27 घन मीटर तार और केबल धुआं घनत्व परीक्षण बॉक्स, आईईसी 61034, बीएस 6853, जीबी/टी17651.1~2 परीक्षण मानकों के अनुसार विकसित,मुख्य रूप से तार और केबल और ऑप्टिकल केबल धुएं घनत्व प्रदर्शन परीक्षण के लिए इस्तेमाल कियापरीक्षण के दौरान, जब धुआं उत्पन्न होता है, धुआं से प्रकाश पथ अवरुद्ध हो जाता है, और ऑप्टिकल पारगम्यता लगातार बदलती रहती है,इस प्रकार न्यूनतम पारगम्यता मूल्य और न्यूनतम पारगम्यता प्राप्त करने के लिए परीक्षण समय प्राप्त करना.
मानक:
बीएसः बीएस 6853
आईईसीःआईईसी 61034-1&2: 2005
आयाम:3150 मिमी (डब्ल्यू) x 3150 मिमी (डी) x 3150 मिमी (एच)
वजनः 240 किलोग्राम
स्थापना की आवश्यकताएं
विद्युत: 110V AC 60Hz / 230V AC 50Hz
परिवेश का तापमानः 10°C से 35°C तक काम करना
3 मीटर घन धुआं घनत्व परीक्षण उपकरण.pdf
कैसे हो?अग्नि सुरक्षाउत्पादों का परीक्षण किया?
कई अग्नि परीक्षण उत्पाद प्रमाणन के उद्देश्य से आधिकारिक प्रयोगशालाओं द्वारा किए जाते हैं।अग्नि सुरक्षा उत्पादों के कुछ निर्माताओं को भी अपनी सुविधाओं को बनाए रखने और आर एंड डी उद्देश्यों के लिए परीक्षण करने के लिए एक तीसरे पक्ष की सुविधा में एक परीक्षण के खर्च और जोखिम से पहले चलाने के लिए.
