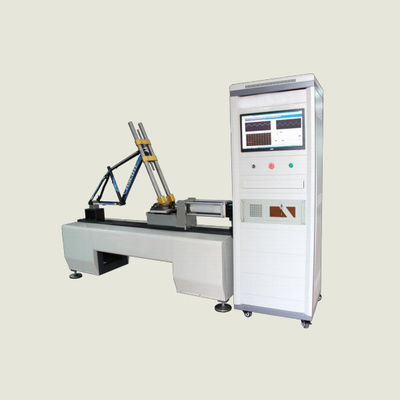

साइकिल फ्रेम गतिशील थकान परीक्षक लंबवत और क्षैतिज
| MOQ: | 1 इकाई |
| कीमत: | negotiated |
| standard packaging: | प्लाईवुड केस |
| payment method: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| Supply Capacity: | 10 यूनिट / महीना |
साइन वेव डायनामिक थकान परीक्षक
,क्षैतिज गतिशील थकान परीक्षक
साइकिल ऊर्ध्वाधर और क्षैतिज थकान परीक्षण मशीन साइकिल फ्रेम क्षैतिज गतिशील थकान परीक्षक
साइकिल फ्रेम क्षैतिज गतिशील थकान परीक्षक
साइकिल फ्रेम क्षैतिज गतिशील थकान परीक्षक का अनुप्रयोग
थकान परीक्षण करने के लिए साइकिल फ्रेम के लिए यह मशीन। यह साइकिल फ्रेम पेडलिंग थकान परीक्षण EN 15194 इलेक्ट्रिक साइकिल, ISO4210-6 का परीक्षण कर सकती है।4.4 इस परीक्षण विनिर्देश के फ्रेम के सभी शैलियों.
परीक्षण के सिद्धांत
मानक के अनुसारः EN 15194 इलेक्ट्रिक साइकिल, ISO4210, EN14781 रोडस्टर, EN14766 माउंटेन बाइक, EN14764 सिटी कार। CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS द्वारा डिजाइन किया गया,बीएस नौ देशों के परीक्षण मानक.
परीक्षण विधि
1 मानक विधि के अनुसार परीक्षण मशीन पर फ्रेम को तय करें और फ्रेम के आकार के अनुरूप कांटा की स्थिति को मैन्युअल रूप से समायोजित किया जा सकता है।
2 कार के ड्राइवर और कांटे को रोलर एक्सल पर लगाएं और पीछे के हुक को पीछे के एक्सल पर लगाएं और पीछे के एक्सल के फिक्सिंग ब्लॉक को लॉक करें।
3 मानक विधि के अनुसार फ्रेम वर्टिकल फोर्स लोडिंग फिक्स्चर यूनिट को परीक्षण मशीन पर लगाएं।लोडिंग बीम की ऊंचाई फ्रेम की ऊंचाई के अनुरूप मैन्युअल रूप से समायोजित की जा सकती है.
4कंप्यूटर पर परीक्षण बल मूल्य और परीक्षण के लिए आवश्यक बार की संख्या निर्धारित करें।
5फ्रेम के अधिकतम विरूपण को समायोजित करें, मशीन स्वचालित रूप से कुछ विरूपण से अधिक होने के बाद परीक्षण को रोक देगी।
6. परीक्षण शुरू करने के लिए परीक्षण कार्यक्रम शुरू करें, परीक्षण सेट बार या परीक्षण टुकड़ा क्षति की संख्या तक पहुँचता है, स्वचालित रूप से परीक्षण बंद करो और परीक्षण के परिणामों को बनाए रखें।
फ्रेम क्षैतिज थकान परीक्षण चक्र और बल मूल्य
| साइकिल का प्रकार | सिटी बाइक | बच्चों की साइकिल | माउंटेन बाइक | दौड़ना |
|
आगे के बल का मूल्य F/N |
450 | 450 | 1200 | 600 |
| पीछे की ओर बल का मान F/N | 450 | 450 | 600 | 600 |
| परीक्षण अवधि चक्र | 100000 | 100000 | 50000 | 100000 |
तकनीकी मापदंड
| मशीन की अधिकतम आवृत्ति | 5 हर्ट्ज |
| सेंसर क्षमता | डिस्क प्रकार के सेंसर 5000N*1pcs |
| लोड तत्व संकल्प | 1/10000 |
| विद्युत सिलेंडर | विद्युत सिलेंडर सर्वो नियंत्रण |
| विस्थापन स्ट्रोक | 150 मिमी ((±75 मिमी) |
| परीक्षणों की संख्या | 0-999999 मनमाने ढंग से सेट |
| नियंत्रण विधि | बल पूर्ण रूप से बंद लूप नियंत्रण |
| मशीन की अधिकतम आवृत्ति | कम्प्यूटर स्वचालित नियंत्रण, विस्थापन, बल, समय और अन्य नियंत्रण विधियों के साथ |
| नियंत्रण सॉफ्टवेयर | स्वयं विकसित विशेष सॉफ्टवेयर |
| प्रदर्शन विधि | कंप्यूटर नियंत्रण और मॉनिटर |
| डेटा अधिग्रहण | उच्च गति प्राप्ति कार्ड |
| बल अधिग्रहण आवृत्ति | >200KHz |
| बल तरंगरूप | सीनस तरंग |
| स्वचालित रोक | स्वचालित रोक जब बल सेटिंग तक नहीं पहुंचता है, परीक्षण टुकड़ा क्षतिग्रस्त है जब स्वचालित रोक |
| रिपोर्ट मुद्रण प्रारूप | रिपोर्ट बनाने के लिए स्व-बचत परीक्षण परिणाम |
|
परीक्षण उपकरण |
1 सेट |
|
वजन |
400 किलो |
|
विद्युत आपूर्ति |
AC220V,15A |
|
आयाम |
परीक्षण बेंच:2400*820*900 मिमी नियंत्रण कैबिनेटः 600*600*1830 मिमी (L*W*H) |
कंप्यूटर ऑन-लाइन कार्य विवरण।
1सिग्नल रूपांतरण नियंत्रक.
(1) भार सेंसर
(2) सिग्नल रूपांतरण कलेक्टर
मूल कार्य निम्नलिखित जानकारी प्राप्त करने के लिए सीडल ट्यूब परीक्षण कार्यक्रम निष्पादित करता है।
(1) वास्तविक समय बल बनाम समय वक्र
(2) वास्तविक समय आवृत्ति बनाम समय वक्र
(3) तन्य शक्ति का अधिकतम मान
(4) फ्रैक्चर के वास्तविक समय के मूल्य
(5) ग्राफ की तुलना
(6) मानक विचलन
