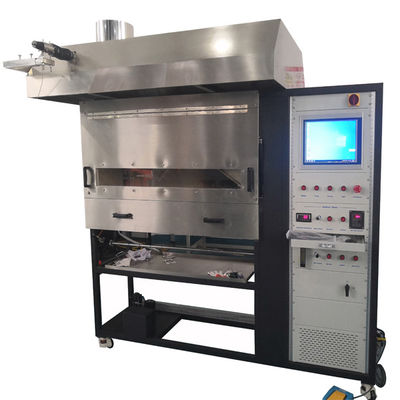

बिल्डिंग मैटेरियल्स ज्वलनशीलता परीक्षक रेडियंट फ्लोरिंग पैनल उपकरण
विशेषताएं
1. रेडियंट प्लेट की गैस आपूर्ति के लिए ब्लोअर लगातार गैस की आपूर्ति कर सकता है, जबकि एयर कंप्रेसर असंतत रूप से गैस की आपूर्ति करता है।
2. हीट फ्लक्स मीटर, बिना बहते पानी की आपूर्ति के पोर्टेबल जल शीतलन प्रणाली।
3. चैंबर के ऊपर स्टेनलेस स्टील का वेंटिलेशन हुड।
4. हीट और संक्षारण प्रतिरोधी एल्यूमीनियम सिलिकेट प्लेट का आंतरिक चैंबर।
5. हीट प्रतिरोधी हनीकॉम्ब सिरेमिक थर्मल रेडियंट प्लेट 300mmX450mm, 30 डिग्री पर झुकी हुई।
6. ऑटो इग्निशन सिस्टम के साथ टी-आकार का छिद्रपूर्ण बर्नर स्वचालित पुश सिस्टम के साथ नमूने को प्रज्वलित करता है।
7. गैस नियंत्रण बोर्ड। सुई वाल्व बर्नर लौ की ऊंचाई को नियंत्रित करता है, एमएफ़सी गैस प्रवाह को नियंत्रित करता है और डिजिटल डिस्प्ले।
8. इन्वर्टर नियंत्रण ब्लोअर आउटपुट, वेंटुरी हवा और गैस के अनुपात को नियंत्रित करता है, और लौ स्थिर और सटीक होती है।
9. छिद्रपूर्ण अंशांकन उपकरण: ऊपर, बाएं या दाएं घुमाकर रेडियंट प्लेट आउटपुट को समायोजित करें।
10. आईआर रेडिओमीटर रेडियंट प्लेट का तापमान दिखाता है।
11. वैकल्पिक धुआं घनत्व परीक्षण प्रणाली।
12. ऑप्टिकल सिस्टम 2900 ± 100 K प्रकाश उन्नत ऑप्टिकल सिग्नल रिसीवर।
13. लैब व्यू सॉफ्टवेयर के 19" पीसी के साथ एकीकृत डिजाइन।
14. 1pc थर्मोकपल के साथ चिमनी, और सॉफ्टवेयर द्वारा नियंत्रित 1pc थर्मोकपल आंतरिक चैंबर।
मानक
ISO 9239-1 फर्श सामग्री की आग प्रतिक्रिया परीक्षण, भाग 1, रेडियंट गर्मी के साथ फर्श सामग्री के दहन प्रदर्शन को मापता है।
ISO 9239-2 फर्श सामग्री की आग प्रतिक्रिया परीक्षण, भाग 2, 25kw/m2 गर्मी प्रवाह के संपर्क में आने पर लौ के क्षैतिज प्रसार को मापता है।
ASTM E 648 हीट रेडियंट ऊर्जा स्रोत के साथ फ्लोरिंग कवरिंग सिस्टम सीएफ़एच के लिए मानक परीक्षण विधि।
ASTM E 970 हीट रेडियंट ऊर्जा स्रोत का उपयोग करके अटारी फर्श इन्सुलेशन के सीएफ़एच के लिए फ्लोरिंग सामग्री के लिए मानक परीक्षण विधि।
NFPA 253 हीट रेडियंट ऊर्जा स्रोत के साथ फर्श कवरिंग सिस्टम के सीएफ़एच के लिए मानक परीक्षण विधि।
DIN 4102
विनिर्देश
| आयाम परीक्षण चैंबर |
2220(W)×1500(D)×2650(H)mm |
| नियंत्रण चैंबर |
600(W)×600(D)×1600(H)mm |
| गैस नियंत्रण चैंबर |
600(W)×600(D)×1000(H)mm |
| शक्ति |
AC 220V, 50/60Hz, 25A |
| वजन |
220kg |
| वायु आपूर्ति विकल्प प्रोपेन |
95% |
परीक्षण रिपोर्ट
| रिपोर्ट |
| परीक्षण एजेंसी |
अक्सर पूछे जाने वाले प्रश्न |
| मानक |
अक्सर पूछे जाने वाले प्रश्न |
| ऑपरेटर |
अक्सर पूछे जाने वाले प्रश्न |
परीक्षण तिथि |
अक्सर पूछे जाने वाले प्रश्न |
| परिवेश तापमान |
अक्सर पूछे जाने वाले प्रश्न |
पर्यावरण आर्द्रता |
अक्सर पूछे जाने वाले प्रश्न |
| उपकरण समय सीमा |
अक्सर पूछे जाने वाले प्रश्न |
| उत्पाद का नाम |
अक्सर पूछे जाने वाले प्रश्न |
नमूना क्रम संख्या |
अक्सर पूछे जाने वाले प्रश्न |
| मॉडल विनिर्देश |
अक्सर पूछे जाने वाले प्रश्न |
| नमूना आकार |
अक्सर पूछे जाने वाले प्रश्न |
डिवाइस कोड |
अक्सर पूछे जाने वाले प्रश्न |
| सामग्री घनत्व (g/m³) |
अक्सर पूछे जाने वाले प्रश्न |
परीक्षण समय (s) |
अक्सर पूछे जाने वाले प्रश्न |
| डीबग संतुलन |
अक्सर पूछे जाने वाले प्रश्न |
| परीक्षण परिणाम: |
| दूरी (मिमी) |
ज्वाला अग्र भाग का समय (s) |
दूरी (मिमी) |
ज्वाला अग्र भाग का समय (s) |
| 60 |
अक्सर पूछे जाने वाले प्रश्न |
560 |
अक्सर पूछे जाने वाले प्रश्न |
| 110 |
अक्सर पूछे जाने वाले प्रश्न |
610 |
अक्सर पूछे जाने वाले प्रश्न |
| 160 |
अक्सर पूछे जाने वाले प्रश्न |
660 |
अक्सर पूछे जाने वाले प्रश्न |
| 210 |
अक्सर पूछे जाने वाले प्रश्न |
710 |
अक्सर पूछे जाने वाले प्रश्न |
| 260 |
अक्सर पूछे जाने वाले प्रश्न |
760 |
अक्सर पूछे जाने वाले प्रश्न |
| 310 |
अक्सर पूछे जाने वाले प्रश्न |
810 |
अक्सर पूछे जाने वाले प्रश्न |
| 360 |
अक्सर पूछे जाने वाले प्रश्न |
860 |
अक्सर पूछे जाने वाले प्रश्न |
| 410 |
अक्सर पूछे जाने वाले प्रश्न |
910 |
अक्सर पूछे जाने वाले प्रश्न |
| 460 |
अक्सर पूछे जाने वाले प्रश्न |
960 |
अक्सर पूछे जाने वाले प्रश्न |
| 510 |
अक्सर पूछे जाने वाले प्रश्न |
1100 |
अक्सर पूछे जाने वाले प्रश्न |
| ज्वाला का अग्र भाग सबसे लंबी दूरी तक पहुंचता है (सेमी) |
अक्सर पूछे जाने वाले प्रश्न |
महत्वपूर्ण रेडियंट फ्लक्स (kW/m²) अनुप्रयोग |
अक्सर पूछे जाने वाले प्रश्न |
| अधिकतम अवशोषण दर (%) |
अक्सर पूछे जाने वाले प्रश्न |
10 मिनट ज्वाला अग्र भाग की दूरी (मिमी) |
अक्सर पूछे जाने वाले प्रश्न |
| 10 मिनट महत्वपूर्ण रेडियंट ताप मान (kW/m²) |
अक्सर पूछे जाने वाले प्रश्न |
20 मिनट ज्वाला अग्र भाग की दूरी (मिमी) अनुप्रयोग |
अक्सर पूछे जाने वाले प्रश्न |
| 30 मिनट ज्वाला अग्र भाग की दूरी (मिमी) |
अक्सर पूछे जाने वाले प्रश्न |
30 मिनट महत्वपूर्ण रेडियंट ताप मान (kW/m²) अनुप्रयोग |
अक्सर पूछे जाने वाले प्रश्न |
| ज्वाला बुझाने का समय (s) |
अक्सर पूछे जाने वाले प्रश्न |
परीक्षण के दौरान देखी गई घटना: अनुप्रयोग |
अक्सर पूछे जाने वाले प्रश्न |
| - उजागर अटारी फर्श इन्सुलेशन सामग्री |
अक्सर पूछे जाने वाले प्रश्न |
- फर्श कवरिंग के लिए गुणवत्ता नियंत्रण और उत्पाद विकास |
अक्सर पूछे जाने वाले प्रश्न |
| - अग्नि सुरक्षा इंजीनियरिंग में अनुसंधान और विकास |
अक्सर पूछे जाने वाले प्रश्न |
Q1: इस उपकरण का उपयोग किस लिए किया जाता है?
A1: यह फर्श कवरिंग सिस्टम के महत्वपूर्ण रेडियंट फ्लक्स और फर्श सामग्री के धुएं के घनत्व को मापता है, जिससे यह निर्धारित करने में मदद मिलती है कि रेडियंट गर्मी के तहत आग कितनी दूर और कितनी तेजी से फैलती है।
Q2: यह किन मानकों का अनुपालन करता है?
A2: यह फर्श और इन्सुलेशन ज्वलनशीलता परीक्षण के लिए ISO 9239-1/2, ASTM E648, ASTM E970, और NFPA 253 का अनुपालन करता है।
Q3: इस उपकरण से किन सामग्रियों का परीक्षण किया जा सकता है?
A3: यह फर्श कवरिंग (कालीन, लचीला फर्श, लैमिनेट) और अटारी फर्श इन्सुलेशन सामग्री के लिए डिज़ाइन किया गया है।
Q4: प्रज्वलन प्रणाली कैसे काम करती है?
A4: टी-आकार के छिद्रपूर्ण बर्नर में एक ऑटो-इग्निशन सिस्टम और स्वचालित पुश तंत्र होता है, जो लगातार, सुरक्षित और हैंड्स-फ्री नमूना प्रज्वलन सुनिश्चित करता है।
Q5: क्या इसे शीतलन के लिए निरंतर जल आपूर्ति की आवश्यकता है?
A5: नहीं, हीट फ्लक्स मीटर में एक पोर्टेबल जल शीतलन प्रणाली शामिल है, इसलिए किसी बाहरी बहते पानी की आपूर्ति की आवश्यकता नहीं है।
Q6: क्या यह धुएं के घनत्व को भी माप सकता है?
A6: हाँ, कुल धुआं उत्पादन को मापने के लिए 2900 ± 100 K ऑप्टिकल सिस्टम के साथ एक वैकल्पिक धुआं घनत्व परीक्षण प्रणाली को एकीकृत किया जा सकता है।
Q7: इस उपकरण का उपयोग आमतौर पर कौन से उद्योग करते हैं?
A7: भवन सामग्री निर्माता, अग्नि परीक्षण प्रयोगशालाएं, अनुसंधान संस्थान और नियामक निकाय गुणवत्ता नियंत्रण, आर एंड डी और अनुपालन परीक्षण के लिए इसका उपयोग करते हैं।
Q8: परीक्षण डेटा को कैसे रिकॉर्ड और प्रबंधित किया जाता है?
A8: सिस्टम में स्वचालित परीक्षण नियंत्रण, वास्तविक समय डेटा लॉगिंग और रिपोर्ट निर्माण के लिए लैब व्यू सॉफ्टवेयर के साथ एक 19" पीसी शामिल है।
