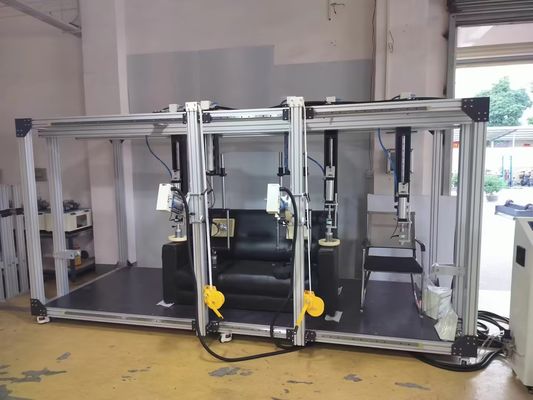

तीन-सीट सोफा शक्ति और स्थायित्व परीक्षक
उत्पाद का परिचय
यह परीक्षक लंबे समय तक दोहराए जाने वाले भार के तहत सोफे के धीरज को निर्धारित करने के लिए सामान्य उपयोग की परिस्थितियों का अनुकरण करता है।सिद्धांत यह है कि लोड के साथ बैठने और पीठ के आधार पर लागू करके तीन सोफे संरचना की ताकत का निर्धारण करने के लिए सामान्य कार्यात्मक उपयोग का अनुकरण करना हैएक निश्चित आकार और लोड मॉड्यूल का उपयोग करते हुए, क्रमशः विशिष्ट रूप, आवृत्ति के साथ, लोड सीट, पीठ और आर्मरेस्ट को दोहराते हुए, और ये तीन परीक्षण एक साथ या स्वतंत्र रूप से काम कर सकते हैं,यह भी परीक्षण स्थिति समायोज्य है.
परीक्षण मानक
जीबीटी 10357.3, BIFMA X5.4, एन 1728, एन 12520, एन 4875...
| मानक |
अनुभाग |
परीक्षण आइटम |
|
GBT 10357.3-2013
|
4.3 |
सीट तथा कुर्सी पीठस्थ भार परीक्षण |
| 4.6 |
扶手垂直向下静载荷 परीक्षण |
| 4.7 |
座面耐性 परीक्षण |
| 4.8 |
कुर्सी पीठ धीरज परीक्षण |
|
BIFMA X5.4-2020
सार्वजनिक और लाउंज सीटें
|
5&6 |
पीठ के समर्थन की शक्ति परीक्षण - क्षैतिज और ऊर्ध्वाधर - स्थिर |
| 7&8 |
पीठ की पीठ की स्थायित्व परीक्षण - क्षैतिज और ऊर्ध्वाधर - चक्र |
| 10 |
हाथ की शक्ति परीक्षण - ऊर्ध्वाधर - स्थिर |
| 22&23 |
टैबलेट आर्म लोड आसानी परीक्षण - चक्रीय और लोड परीक्षण - स्थिर |
|
बीएस एन 1728:2012
|
6.4 और 7.3 |
सीट का स्थिर भार और पीठ का स्थिर भार परीक्षण |
| 6.5 और 7.4 |
सीट के सामने के किनारे पर स्थिर भार |
| 6.6 |
पीठ के समर्थन पर ऊर्ध्वाधर भार |
| 6.7 |
पीठ के समर्थन पर क्षैतिज आगे स्थिर भार परीक्षण |
| 6.11 और 7.5 और 7.6 |
नीचे की ओर आर्म रिले स्टैटिक भार परीक्षण |
| 6.17 और 7.9 |
सीट और पीठ की संयुक्त स्थायित्व परीक्षण |
| 6.19 और 7.9 |
मल्टी-पोजीशन बैक रेस्ट वाली सीटों पर स्थायित्व परीक्षण |
|
1. EN और BIFMA X5.4 की आवश्यकता है कि बहु-सीटों का संयुक्त स्थायित्व परीक्षण केवल 2 सीटों के लिए है
2यह उपकरण एक ही समय में कई एकल सीटों पर सीट पीठ के संयुक्त परीक्षण भी कर सकता है।इसलिए कुछ ग्राहक (विशेष रूप से तृतीय पक्ष प्रयोगशालाएं) कम पदचिह्न और उच्च दक्षता के पीछा में संयुक्त सीट पीठ परीक्षण मशीनों के कई सेट खरीदते हैं
3यह उपकरण एक व्यापक परीक्षण मशीन के रूप में डिज़ाइन किया गया है, जिसे मुख्य रूप से BIFMA और BIFEN सोफे के शक्ति और स्थायित्व परीक्षण के लिए डिज़ाइन और निर्मित किया गया है।
|
तकनीकी मापदंड
| क्षमता |
2KN आयातित सेंसर*7 |
| नियंत्रण |
पीएलसी नियंत्रण |
| प्रदर्शन |
टच स्क्रीन डिस्प्ले |
| अधिकतम.परीक्षण नमूना |
ग्राहक की आवश्यकताओं के अनुसार अनुकूलित करें |
| परीक्षण चक्र |
1-999999 बार (स्वैच्छिक सेटिंग) |
| चक्रीयता और प्रतीक्षा समय |
0 ₹99.9S |
| परीक्षण आइटम |
सीट का स्थिर भार परीक्षण, पीठ का स्थिर भार परीक्षण
बांह नीचे की ओर स्थिर भार परीक्षण
सीट थकान परीक्षण, पीठ थकान परीक्षण
|
| परीक्षण मॉड्यूल |
बैठने के लिए 3 मॉड्यूल,
पीठ के लिए 3 मॉड्यूल,
1 आर्म के लिए मॉड्यूल
|
| मानक परीक्षण बल |
सीट भारः 750 एन;
पीठ की पीठ का भारः 400N;
बांहः 300 एन
|
| वायु स्रोत |
7 किलोग्राम/ सेमी2 |
| विद्युत आपूर्ति |
1 ̊ AC 220V |
पीऑपरेशन का सिद्धांत
सीट की सतह और पीठ की थकान परीक्षणः
परीक्षण निम्नलिखित स्थानों पर किया जाना चाहिएः
(1) एकल सीट वस्तुओं पर सीटें;
(2) एक साथ दो सीटों वाले आइटम की दो स्थितियों में;
(3) तीन या अधिक सीटों के साथ एक परियोजना के लिए, सबसे प्रतिकूल संयोजन के मामले में, एक ही समय में दो आसन्न सीटों पर आगे बढ़ें। सीट की सतह का अधिकतम बलः 1300N,सीट की पीठ का अधिकतम बल: 450N.
सीट के सामने स्थिर भार परीक्षणः
लोडिंग पैड का उपयोग सोफे के मध्य रेखा पर संरचना के सामने के किनारे से 100 मिमी अंदर तक निर्दिष्ट बल लागू करने के लिए करें।सीट के सामने स्थिर भार परीक्षण एक ही समय में किया जाना चाहिएनिर्दिष्ट भार भार को लोडिंग स्थिति में रखा जाना चाहिए।
Fव्यंजन
(1) हार्डवेयर विशेषताएं
1बल लगाने वाली डिवाइस रोलर-निर्देशित आंदोलन को अपनाती है, और उपकरण सुचारू रूप से चलता है;
2. सिलेंडर में शोर कम करने की एक व्यवस्था है, ताकि परीक्षण डेटा सटीकता सुनिश्चित करने के आधार पर उपकरण को संचालित करते समय शोर को कम कर सके;
3. सिलेंडर में सिलेंडर के ऊपर और नीचे जाने वाले स्ट्रोक को तय करने के लिए एक स्ट्रोक सीमा दी गई है;
4इस उत्पाद का आधार उच्च गुणवत्ता वाले कार्बन स्टील प्लेट से बना है जो उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु प्रोफाइल के साथ संयुक्त है, जिसे ड्रिल करने और जमीन पर तय करने की आवश्यकता नहीं है,जो ऑपरेशन के दौरान उपकरण की स्थिरता को पूरी तरह से सुनिश्चित करता है;
5उपकरण शॉर्ट सर्किट सुरक्षा विद्युत उपकरण के अत्यधिक शॉर्ट सर्किट वर्तमान से बचने के लिए विद्युत उपकरण को गर्म करने या विद्युत शक्ति से क्षतिग्रस्त होने का कारण बनता है।
(2) सॉफ्टवेयर की विशेषताएं
1. नियंत्रण विधि पीएलसी प्रोग्राम करने योग्य नियंत्रक को गोद लेती है, जो प्रभावी रूप से परीक्षण डेटा पर सर्किट बोर्ड, सर्वो ड्राइव, आदि के हस्तक्षेप से बच सकती है। भाषा अंग्रेजी, चीनी,और ऑपरेशन सहज और सुविधाजनक हैयह परीक्षण पैरामीटर सेटिंग, कार्यरत राज्य नियंत्रण और डेटा अधिग्रहण और परिणाम प्रदर्शन को पूरा कर सकता है;
2. उपकरण में पावर ऑफ सुरक्षा है, वर्तमान परीक्षण डेटा बिजली बंद होने पर तुरंत सहेजा जाता है,और अंतिम परीक्षण डेटा देखा जा सकता है या परीक्षण जारी रखा जा सकता है जब बिजली अगली बार चालू है;
3. प्रयोगों की संख्या 1 से 999,999 बार तक मनमाने ढंग से सेट की जा सकती है। सेट की गई संख्या तक पहुंचने के बाद, यह स्वचालित रूप से बंद हो जाएगा।परीक्षण पूरा होने के बाद या नमूना क्षतिग्रस्त हो गया है, यह स्वचालित रूप से और बुद्धिमानी से अलार्म करेगा।
1.सीट का स्थिर भार परीक्षण
2.वापस स्थिर भार परीक्षण
3.बांह नीचे की ओर स्थिर भार परीक्षण
4.सीट थकान परीक्षण
5.वापस थकान परीक्षण
