प्रयोग

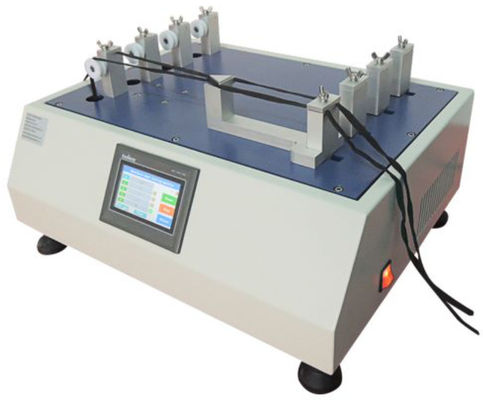

जूते के फांसे के घर्षण प्रतिरोधी परीक्षक सभी जूते के फांसे पहनने के प्रतिरोध परीक्षण के लिए उपयुक्त है।दो जूते के फांसे जो एक दूसरे को क्षैतिज रूप से पार करते हैं, पहनने के प्रतिरोध की जांच करने के लिए एक दूसरे के खिलाफ रगड़ते हैंएक दूसरे के साथ हस्तक्षेप किए बिना एक ही समय में चार समूहों के नमूनों का परीक्षण किया जा सकता है।
मानक
GB3903.36, आईएसओ 22774:2004
विधि 1: फीता से फीता घर्षण;
विधि २ः डोरी से मानक नेत्र के घर्षण तक;
विधि 3: फीता से लेकर आंखों तक (जूतों से) घर्षण।
परीक्षण विधि: SATRA TM154
जूता फीता से जूता फीता और जूता फीता से फीता वाहक घर्षण
तकनीकी मापदंड
| पद |
विनिर्देश |
| गतिविधि पकड़नेवाला और स्थिर पकड़नेवाला के लिए मिनी स्थान |
280 ± 50 मिमी |
| क्रिया पकडनेवाला के प्रतिवर्ती चाल |
35 ± 5 मिमी |
| परीक्षण गति |
60 ± 6 चक्र/मिनट |
| ग्रिपर |
4 सेट |
| टेम्पलेट |
कोण 52.5°, लंबाई 190 मिमी |
| धातु पट्टी |
W 25mm, L 60mm स्टेनलेस स्टील |
| वजन |
250 ± 3 ग्राम, 4 चित्र |
| काउंटर |
टच स्क्रीन 0~999,999 |
| आयाम |
55 सेमी × 47 सेमी × 34 सेमी |
| वजन |
43 किलो |
| शक्ति |
1 चरण 220V50HZ |
आवेदन
जूते की रस्सी लगाने की विधि इस प्रकार है: दो जूते की रस्सी लें, मध्य भाग को हुक कर दाएं और बाएं हिस्से को बनाएं,और मशीन के दाहिने क्लैंप का उपयोग करें (चल क्लैंप) स्वाभाविक रूप से सही बेल्ट के दोनों सिरों क्लैंप करने के लिए. दूरी 25 मिमी है, नमूना गेज की मदद से, सही बेल्ट को बाईं बेल्ट को 52.2° पर हुक करें, हुक बिंदु आने वाले बिंदु से 120 मिमी दूर है,और फिर बाएं क्लैंप (फिक्स्ड क्लैंप) से बेल्ट के एक छोर को क्लैंप करें, और दूसरे छोर को पल्ली के ग्रूव में डाल दें, और वजन को नीचे सस्पेंड करें, चुटकी बिंदु और पहिया ग्रूव के बीच प्राकृतिक दूरी 35±5 मिमी है। परीक्षण के दौरान,गतिशील क्लैंप एक स्थिर गति से बाएं से दाएं एक सीधी रेखा में reciprocates, ताकि दोनों जूते के फांसे के बीच के भाग एक दूसरे के साथ रगड़ें।
