पीएलसी नियंत्रित एएसटीएम एफ1566 के साथ सर्वो मोटर बॉक्स स्प्रिंग गद्दे परीक्षण मशीन
| MOQ: | 1 इकाई |
| standard packaging: | प्लाईवुड केस |
| Delivery period: | 30 कार्यदिवस |
| payment method: | वेस्टर्न यूनियन, टी / टी, मनीग्राम |
| Supply Capacity: | 1 पीसी / माह |
स्थायित्व परीक्षण मशीन
,वसंत परीक्षण उपकरण

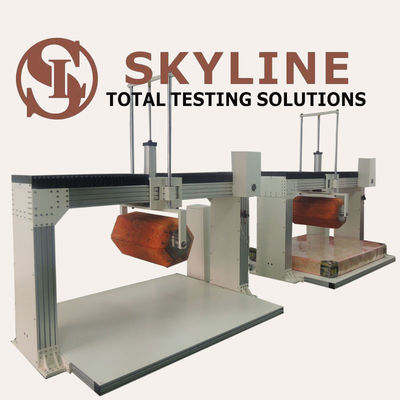

सर्वो मोटर बॉक्स स्प्रिंग पीएलसी नियंत्रित गद्दे रोलर परीक्षण मशीन
गद्दे की परीक्षण मशीन के उत्पाद की जानकारी
किसी भी प्रकार के गद्दे और बॉक्स स्प्रिंग यूनिट की स्थायित्व निर्धारित करने के लिए (चाहे कोई भी हो) दीर्घकालिक उपयोग की स्थिति का अनुकरण करके।
रोलटर प्रकार की गद्दे की स्थायित्व परीक्षक सतह पर बार-बार प्रभाव और चक्रगत आंदोलन के बाद गद्दे और बॉक्स स्प्रिंग यूनिट के समर्थन की गुणवत्ता निर्धारित करती है,सिलेंडर या हेक्सागोन का उपयोग मानव शरीर का अनुकरण करने के लिए लगातार गद्दे पर रोल.
गद्दे की परीक्षण मशीन के तकनीकी मापदंड
| हेक्सागोनल लकड़ी का बैरल (ASTM F1566) | 109 किलोग्राम, लंबाई 36±3 इंच ((915±75 मिमी) |
| गद्दे का अधिकतम आकार | 2.2m×2.5m |
| परीक्षण गति | 0-20r/min |
| नियंत्रण विधि | पीएलसी+ टच स्क्रीन |
| आयाम | 2500 मिमी × 2800 मिमी × 2200 मिमी |
| शक्ति | AC220V±10%, 50/60Hz, एकल चरण |
| सहायक उपकरण | एक हेक्सागोनल बैरल |
| रोलिंग स्ट्रोक समायोजित करने के लिए विभिन्न गद्दे के अनुसार (सीमा स्विच स्थिति समायोजित) | |
| घर्षण का निर्देशांक कम, गद्दे पर पूर्ण ड्रम वजन सुनिश्चित करें। | |
| एलसीडी टच स्क्रीन डिस्प्ले आसान नियंत्रण और सेटिंग प्रदान करता है | |
गद्दे की परीक्षण मशीन के परीक्षण मानक
एएसटीएम एफ1566
गद्दे परीक्षण मशीन की विशेषताएं
बड़े रंगीन टच पैनल के साथ पीएलसी नियंत्रक
मोटरः सर्वो मोटर, सटीक बल नियंत्रण
परीक्षण प्रक्रिया पैनल पर प्रोग्राम किया जा सकता है
पूर्व निर्धारित चक्रों के पूरा होने के बाद स्वचालित रूप से बंद हो जाता है
आपातकालीन स्टॉप बटन
ओवर मूविंग लिमिट सुरक्षा
लकड़ी का रोलर धीरे-धीरे गद्दे की सतह को छूता है
गद्दे परीक्षण मशीन का प्रयोग इसके लिए किया जाता है
बॉक्स स्प्रिंग गद्दे
इनर स्प्रिंग गद्दे
पॉलीयूरेथेन गद्दा
परीक्षण प्रक्रियागद्दे के परीक्षण मशीन के
1 नमूना की स्थिरता और ऊंचाई निर्धारित करें
6. के अनुसार।7.
2 स्थायित्व परीक्षण के केंद्र में किया जाना चाहिए
गद्दा (सिर से पैर तक मापा) गद्दे के पार
सतह से दूसरी तरफ।
3 रोलर के बाहर एक पकड़ उपकरण का उपयोग किया जा सकता है
गद्दे को हिलने से रोकने के लिए पथ।
4 रोलर का अधिकतम चाल चौड़ाई के बराबर होना चाहिए
गद्दे, रोलर के एक सपाट पक्ष की चौड़ाई को घटाकर।
5 न्यूनतम स्ट्रोक 70 प्रतिशत से कम नहीं होना चाहिए
गद्दे की चौड़ाई, या 965 मिमी (38 इंच), जो भी छोटा हो।
6 रोलर की प्रारंभिक स्थिति, केंद्र से मापी गई
रोलर की रेखा, गद्दे के किनारे से रोलर की आधी चौड़ाई होगी, रोलर का सपाट चेहरा गद्दे की सतह पर टिका होगा।
7 स्ट्रोक का निर्धारण परीक्षण क्षेत्र के माध्यम से एक पास से किया जाता है
और एक चक्र दो स्ट्रोक या दो पासों से निर्धारित होता है।
8 गद्दे को उसी स्थिति में रखा जाना चाहिए
पूरे परीक्षण के दौरान यदि परीक्षण एक अवधि के लिए बाधित है
30 मिनट से अधिक, रोलर को सेट से उठाया जाना चाहिए और
परीक्षण को फिर से शुरू करने के लिए मूल प्रारंभिक स्थिति में लौटाया गया।
9 परीक्षण को कुल 100 000 के लिए जारी रखा जाना चाहिए
चक्र।
60 6 5 मिनट के लिए नमूना को पुनर्प्राप्त करने दें।
रिपोर्ट ⇒ निम्नलिखित जानकारी दर्ज करें:
1 ऊंचाई में कोई कमी/बढ़ती हुई,
2 स्थिरता रेटिंग में कोई परिवर्तन, और
3 कोई क्षति या संरचनात्मक अवलोकन।
गद्दा रोलर परीक्षण मशीनऑपरेशन वीडियो लिंकः
https://youtu.be/qj6vEqx_ECI
