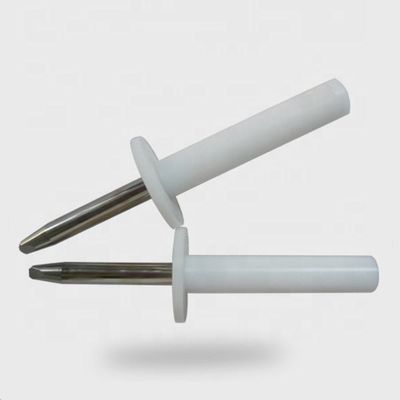

नायलॉन स्टेनलेस स्टील टेस्ट फिंगर प्रोब 11 Of IEC 61032
| MOQ: | 1 |
| कीमत: | negotiable |
| standard packaging: | निर्यात पैकेजिंग |
| Delivery period: | 7 कार्यदिवस |
| payment method: | टी/टी, एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
परीक्षण उंगली जांच 11
,iec 61032 परीक्षण उंगली जांच
उत्पाद का वर्णन
कठोर परीक्षण उंगली IEC 61032 (परीक्षण जांच 11) के चित्र 7 (चित्र 7) के अनुसार निर्मित एक सटीक परीक्षण जांच है और इसका उपयोग मानव उंगली का अनुकरण करने के लिए किया जाता है।इसका उपयोग आईईसी 60335 के मानकों द्वारा भी किया जाता है।, IRAM 4220-1 और अधिकांश नियमों में सक्रिय भागों तक पहुंच की जांच में शामिल हैं।
आवेदन
1मानक परीक्षण घुमावदार फिंगर प्रोब के संयुक्त भाग को सक्रिय भागों को छूने या खतरनाक भागों के करीब नहीं जा सकता है, और 50 मिमी से 20 मिमी की बैफल प्लेट प्रवेश नहीं कर सकती है।
2विद्युत झटके से बचाने के परीक्षण में तारों, विद्युत उपकरणों और प्रकाश उपकरणों की आवश्यकता होती है।
3दोनों जोड़ों को एक ही विमान में और एक ही दिशा में 90° के कोण के साथ 0° से +10° तक की सहिष्णुता के साथ आंदोलन की अनुमति देनी चाहिए।
तकनीकी मापदंड
|
नोड्यूलर उंगली की लंबाई |
80 मिमी |
|
नोड्यूलर उंगली व्यास |
12 मिमी |
|
बांध बोर्ड का व्यास |
50 मिमी |
|
बांध बोर्ड की मोटाई |
5 मिमी |
|
सामग्री |
डेल्रिन और स्टेनलेस स्टील |
नोट 1:पिन और ग्रूव समाधान का उपयोग करना 90° तक झुकने के कोण को सीमित करने के लिए केवल एक संभव दृष्टिकोण है। इस कारण से,इन विवरणों के आयाम और सहिष्णुता रेखाचित्र में नहीं दी गई हैवास्तविक डिजाइन को 0° से + 10° तक की सहिष्णुता के साथ 90° के झुकने के कोण को सुनिश्चित करना चाहिए।
नोट 2: कोष्ठक में आयाम केवल सूचना के लिए हैं।
नोट 3: परीक्षण उंगली आईईसी 60950-1, चित्र 2A से ली गई है। यह परीक्षण उंगली आईईसी 6103216), चित्र 2, परीक्षण जांच बी पर आधारित है। कुछ मामलों में, सहिष्णुता अलग होती है।
