आईएसओ 8124-4 एल्यूमीनियम मिश्र धातु त्वरकमीटर के बिना स्विंग तत्वों से प्रभाव सिर

आईएसओ 8124-4 स्विंग तत्वों से प्रभाव सिर (गतिमानक के बिना)

उत्पाद की जानकारी

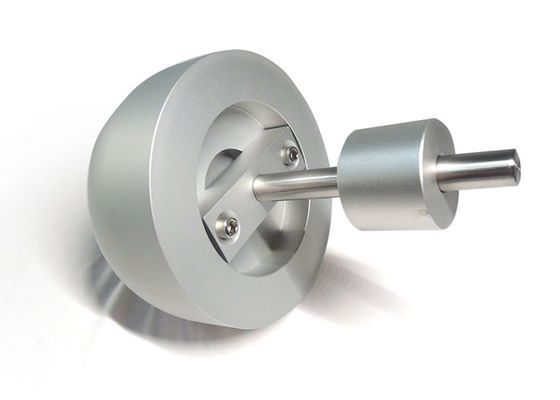

परीक्षण द्रव्यमान, जिसमें एक एल्यूमीनियम गोला या अर्धगोला है जिसकी त्रिज्या 80 mm ± 3 mm है, और कुल द्रव्यमान
(एक्सेलेरोमीटर सहित) 4,6 किलोग्राम ± 0,05 किलोग्राम।
त्वरणमापक समरूप और खोखलेपन से मुक्त होना चाहिए। त्वरणमापक से जुड़े केबल
इस तरह रखा जाना चाहिए कि परीक्षण द्रव्यमान के द्रव्यमान पर प्रभाव कम से कम हो जाए

परीक्षण मानक
आईएसओ 8124-4 6.4.1

प्रक्रिया

निर्माता के निर्देशों के अनुसार परीक्षण किए जाने वाले स्विंग तत्व को इकट्ठा और स्थापित करें।
स्विंग के साथ आपूर्ति की गई निलंबन साधनों के साथ स्विंग को निलंबित करें और अधिकतम पर
यदि रस्सियों या केबलों को लटकाने का साधन है, तो उन्हें लम्बा खींचने की आवश्यकता हो सकती है
परीक्षण के दौरान स्विंग जारी होने पर सुचारू रूप से यात्रा की अनुमति देने के लिए। यदि आवश्यक हो, तो उदाहरण के लिए,
प्रत्येक रस्सी या केबल के अंत में 5 किलोग्राम डालें और इसे 6 घंटे तक या रस्सी या केबल को सीधा होने तक छोड़ दें।
सेटअप के सभी भागों को इस तरह से समायोजित करें कि परीक्षण द्रव्यमान के लिए निलंबन श्रृंखलाएं मध्यम के समानांतर हों
स्विंग तत्व के लिए निलंबन।
निलंबित और परीक्षण द्रव्यमान को समायोजित करें ताकि स्विंग तत्व के संपर्क बिंदु और परीक्षण के केंद्र
परीक्षण के लिए चेन सुनिश्चित करें कि
द्रव्यमान नहीं मुड़ता है और परीक्षण द्रव्यमान एक ऊर्ध्वाधर रेखा में लटकता है।
एक सूचकांक चिह्न चिपकाएँ जो श्रृंखलाओं, रस्सियों, केबलों या अन्य द्वारा समर्थित हैं
गैर कठोर निलंबन तत्वों. सूचकांक चिह्न निलंबित सदस्य के किसी भी हिस्से पर हो सकता है कि है
मुक्त लटकने वाली आराम स्थिति में पिवोट बिंदु के ठीक नीचे।
झूले वाले तत्व जो श्रृंखलाओं, रस्सियों, केबलों या अन्य गैर कठोर निलंबन तत्वों द्वारा समर्थित हैं,
उनके यात्रा के चाप के साथ उठाया जब तक पिवोट बिंदु और सूचकांक के माध्यम से एक सीधी रेखा के साइड-दृश्य प्रक्षेपण
चिह्न ऊर्ध्वाधर के साथ 60° ± 1° का कोण बनाता है। एक बार निलंबित सदस्य को परीक्षण स्थिति में उठाया जाता है,
कुछ वक्रता निलंबन तत्वों में उत्पादित किया जाएगा।
उस वक्रता को निर्धारित करें जो एक स्थिर प्रक्षेपवक्र प्रदान करता है।
