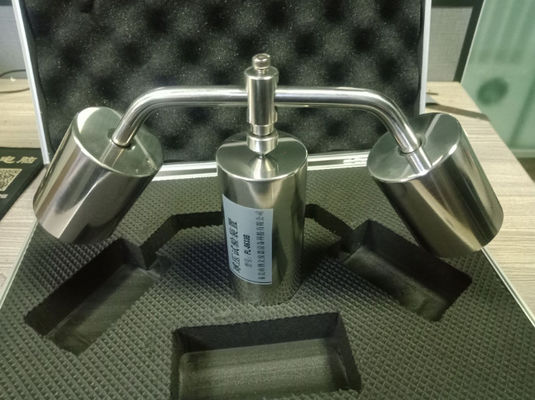

आईईसी60695-10-2:2014गेंद दबाव परीक्षक
ओअवलोकन:
उपकरण एक विशेष उपकरण है जिसे गेंद के दबाव परीक्षण के प्रासंगिक मानक प्रावधानों की आवश्यकताओं के अनुसार डिजाइन और निर्मित किया गया है।जिसका प्रयोग गैर धातु सामग्री के ताप प्रतिरोध के परीक्षण के लिए किया जाता हैविद्युत उपकरण और उसके घटकों और भागों, गैर-सिरेमिक ठोस विद्युत इन्सुलेशन सामग्री और अन्य गैर-धातु सामग्री गर्मी प्रतिरोध परीक्षण के लिए उपयुक्त।
टीतकनीकी मापदंडः
1, गोलाकार सिर भारः 20N±0.2N
2, इंडेंटर स्टील बॉलः असर स्टील R2.5mm (व्यासः 5mm)
3सामग्रीः 304 स्टेनलेस स्टील
4, परीक्षण तापमानः 60°C±2°C
5, समग्र आकारः 420mm×150mm×60mm
6शुद्ध वजनः 4.2 किलो
एसटैंडर्ड:
GB4706, GB2099, JG/T3050 "निर्माण के लिए इन्सुलेशन विद्युत conduit और सामान", आदि
IEC60695-10-2:2003 मानक "असामान्य थर्मो-बल दबाव परीक्षण" असामान्य गर्मी सिमुलेशन परीक्षण परियोजना के कारण थर्मल विरूपण के लिए थर्मोप्लास्टिक सामग्री प्रतिरोध को निर्दिष्ट करता है
शेष राशिcभाड़ में जाओः
दबाव की गेंद को समर्थन पर रखा जाता है, और लोड बॉडी की स्थिति को उसके स्विंग के अनुसार उचित रूप से समायोजित किया जाता है, और फिर लोड बॉडी को कस दिया जाता है,दबाव गेंद समर्थन पर फिर से रखा जाता है, और समायोजन प्रभाव निर्धारित करने के लिए स्विंग स्थिति का निरीक्षण किया जाता है।
केवल संतुलन के मामले में, दबाव गेंद को सुचारू रूप से रखा जा सकता है, अन्यथा दबाव गेंद काफी हिला होगा, अगर ऑप्टिकल उपकरण द्वारा पता लगाया,यह परीक्षण के परिणामों की सटीकता को गंभीर रूप से प्रभावित करेगा.
परीक्षण विधि:
कठोर आवरण और सहायक उपकरण तीन 80 मिमी लंबे आवरण लेते हैं, आवरण की धुरी के साथ दो टुकड़ों में काटते हैं, और प्रत्येक के एक टुकड़े को नमूना के रूप में लेते हैं।उपयुक्तता के अनुसार सामानों से सामान बना सकते हैं.
नमूना और गर्मी प्रतिरोध परीक्षक को 60°C±2°C के तापमान पर ओवन में एक साथ रखें, नमूना को गर्मी प्रतिरोध परीक्षक की प्लेट पर रखें,5 मिमी व्यास के शंकुआकार वस्तु को नमूना के निचले छोर पर रखें, और इसे 20N के दबाव के प्रभाव में 1 घंटे तक रखें (आवरण के लिए, इसे अपनी ढलान की सतह पर दबाया जाना चाहिए), और निर्दिष्ट समय तक पहुंचने के बाद नमूना निकालें।कमरे के तापमान पर ठंडा करने के बाद, निर्धारित तापमान पर परीक्षण उत्पाद की थर्मल विरूपण क्षमता का आकलन करने के लिए एक वर्नीयर कैलिपर के साथ इनडेंटेशन व्यास निर्धारित करें, और इसका मूल्य 2 मिमी से अधिक नहीं होना चाहिए
रखरखाव
1. आर2.5 स्टील की गेंद स्टील असर है, जंग की रोकथाम पर ध्यान दें.
2समर्थन के अंत के चेहरे को चिकना और चिकना रखें।
32.5 थर्मोकपल छेद को अवरुद्ध करने से अजनबी पदार्थ को रोकें।
4, वजन के पेंच को ढीला होने से रोकने के लिए।
