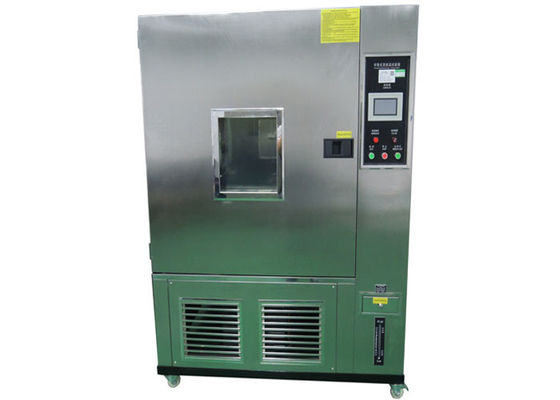

एनवायरनमेंटल टेस्ट चैंबर 1260 एल हाई-लो टेम्परेचर टेस्ट चैंबर
संरचना
पूरी संरचना, अर्थात्, परीक्षण बॉक्स, प्रशीतन प्रणाली, एयर कंडीशनिंग प्रणाली, विद्युत नियंत्रण कैबिनेट, प्रशीतन इकाई एक पूरे के रूप में, प्रशीतन इकाई बॉक्स के निचले भाग में स्थित है, परीक्षण कक्ष के पक्ष का विद्युत नियंत्रण हिस्सा, चलाने में आसान।
2 बॉक्स:
ए) डक्ट सैंडविच में स्टूडियो का अंत, हीटर का वितरण, प्रशीतन बाष्पीकरण, ब्लास्ट मोटर, प्रशंसक और अन्य डिवाइस;
बी) एक केबल थ्रेडिंग छेद 1, साइज़ ф50mm के साथ टेस्ट बॉक्स साइड;
सी) परीक्षण कक्ष 1 मिमी मोटी SUS304 स्टेनलेस स्टील प्लेट से बना है। बॉक्स खोल 1 मिमी मोटी ठंडी प्लेट से बना है
डी) इन्सुलेशन सामग्री का उपयोग करके पॉलीयुरेथेन फोम, मोटाई 100 मिमी, अच्छा इन्सुलेशन प्रभाव, परीक्षण कक्ष की बाहरी सतह को ठंढ नहीं करता है, संक्षेपण नहीं करता है।
ई) स्टूडियो चार समायोज्य जाल विभाजन से सुसज्जित है; प्रत्येक आकार 1400 (लंबाई) * 600 (चौड़ाई) * 375 (उच्च), 4 परतें
च) टैंक एक घनीभूत नाली के साथ प्रदान किया जाता है।
3 दरवाजा:
डबल डोर, डोर सील का उपयोग डबल-वायर सिलिकॉन रबर सील;
4 अवलोकन प्रकाश डिवाइस:
दरवाजा एक बहु-परत इन्सुलेट ग्लास अवलोकन खिड़की, लगभग 300 × 275 मिमी, और एक गर्म एंटी-फ्रॉस्ट डिवाइस से लैस है। ए (AC12V) 20W हलोजन लैंप परीक्षण कक्ष के दरवाजे पर स्थापित किया गया है।
मुख्य विनिर्देशों
| आंतरिक आकार | 600 × 1400 × 1500 मिमी (गहराई × चौड़ाई × ऊँचाई) |
| बाहरी आयाम | 1100 × 1800 × 2300 मिमी (गहराई × चौड़ाई × ऊँचाई) |
| तापमान सीमा | 0 ℃ ~ +30 ℃ |
| तापमान में उतार-चढ़ाव | ℃ ± 1 ℃ वी |
| तापमान एकरूपता | ℃ ± 3 ℃ |
| तापमान विचलन | ℃ ± 1 ℃ |
| वृद्धि और गिरावट की दर | शीतलन दर आरटी ~ 0 ℃, औसत 1 ℃ / मिनट गैर-रैखिक
हीटिंग की दर 0 ~ +30 ℃, औसतन 3 ℃ / मिनट गैर-रैखिक |
| हवा की गति | 1.7 ~ 2.5 मी। / से उपरोक्त संकेतक 1/6 अंतरिक्ष मापा परीक्षण के भीतर परिवेशी तापमान indicators 25 ℃, वायुमंडलीय दबाव, कोई भार, कोई लोड की स्थिति नहीं है; |
| शक्ति | लगभग 5.5Kw |
| बिजली की आपूर्ति | 380 वी ± 10% वी; 50 हर्ट्ज |
मानक
GB / T2423.22-87Nb GJB1032-90 MIL-STD-2164 / (E /)
GB / T2423.4-93 GB / T2423.34-86 GJB150.9-86
