एन 15194 साइकिल फ्रेम बल थकान परीक्षक ऊर्ध्वाधर क्षैतिज
| MOQ: | 1 इकाई |
| कीमत: | negotiated |
| standard packaging: | प्लाईवुड केस |
| payment method: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| Supply Capacity: | 10 यूनिट / महीना |
ऊर्ध्वाधर बल थकान परीक्षक
,क्षैतिज बल थकान परीक्षक
,EN 15194 थकान परीक्षक

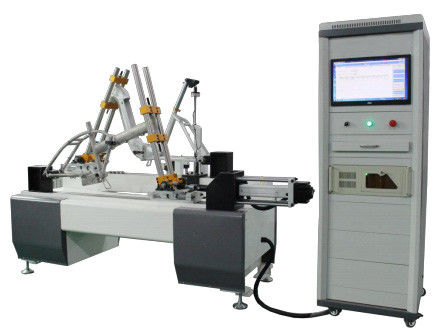

एन 15194 साइकिल फ्रेम वर्टिकल होरिजॉन्टल फोर्स थकान परीक्षक
एन 15194 साइकिल फ्रेम वर्टिकल हॉरिजॉन्टल फोर्स थकान परीक्षक का अनुप्रयोग
थकान परीक्षण करने के लिए साइकिल फ्रेम के लिए यह मशीन। साइकिल फ्रेम सिर ट्यूब क्षैतिज थकान परीक्षण कर सकते हैं, फ्रेम ऊर्ध्वाधर थकान परीक्षण एन 15194 इलेक्ट्रिक साइकिल, (आईएसओ 4210-6.4.4) (ISO4210-6.4.5) आईएसओ 4210-6.4.4 यह परीक्षण विनिर्देश सभी फ्रेम शैलियों के लिए।
तीसरा, उपकरण के मुख्य तकनीकी मापदंड।
परीक्षण के सिद्धांत
मानक EN 15194 के अनुसार इलेक्ट्रिक साइकिल, ISO4210, EN14781 रोडस्टर, EN14766 माउंटेन बाइक, EN14764 सिटी कार। CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS,बीएस नौ देशों के परीक्षण मानक डिजाइन.
तकनीकी मापदंड
| मशीन संरचना | पूरी तरह से स्टील संरचना, समायोज्य दूरीः लगभग 300 मिमी, संयुक्त प्लेट मैनुअल पेंच लॉक के साथ तय। |
| सर्वो सिलेंडर |
2 समूह (क्षैतिज क्रिया * 1 समूह; ऊर्ध्वाधर क्रिया * 1 समूह) सर्वो सिलेंडर क्षैतिज क्रिया: दो तरफा क्रिया करने के लिए खींचना, दबाना। |
| सेंसर क्षमता | 5000 एन डिस्क प्रकार का सेंसर |
| क्षैतिज स्ट्रोक | ± 75 मिमी |
| ऊर्ध्वाधर स्ट्रोक | ± 50 मिमी |
| परीक्षण की आवृत्ति | 0-5 हर्ट्ज |
| विस्थापन सेंसर | सटीकता ±1%, ±0.5% सुधार सटीकता (स्थिर) सेंसर गतिशील नियंत्रण सटीकता ±5% |
| रिपोर्ट मुद्रण प्रारूप | रिपोर्ट बनाने के लिए स्व-बचत परीक्षण परिणाम |
| बल मूल्य बंद लूप | पूर्ण स्वचालित बल मूल्य समायोजन 1 सेट |
| सहायक उपकरण | कंप्यूटर हार्डवेयर सेट, केवल एकल परीक्षण। |
| विद्युत आपूर्ति | 220V/50Hz |
| फिक्स्चर | परीक्षण उपकरण सेट प्रदान करेंः फ्रेम ऊर्ध्वाधर, क्षैतिज परीक्षण |
उपकरण के आरेख और चित्र
नोटः
एक स्टील की पट्टी जो कि सीडल राइज़र के बराबर है, को सीडल ट्यूब में 75 मिमी की गहराई तक लगाएं। निर्माता के निर्देशों के अनुसार इसे पारंपरिक क्लैंप से क्लैंप करें।निर्माता के निर्देशों के अनुसार इसे पारंपरिक क्लैंप से क्लैंप करें.
पट्टी के ऊपरी भाग में एक क्षैतिज पीछे की ओर विस्तार है, जिसमें पट्टी पर एक माउंटिंग बिंदु H और एक माउंटिंग ऊंचाई h3 है। माउंटिंग बिंदु H के अनुरूप है
माउंटिंग बिंदु H जब इस फ्रेम का सीडल उच्चतम स्थिति में समायोजित किया जाता है, तो सीडल क्लैंप के केंद्र से मेल खाता है।
मूल्य F4 का एक आवधिक, ऊर्ध्वाधर नीचे की ओर गतिशील बल ठोस स्टील बार की धुरी के साथ अनुमानित विस्तार के चौराहे E के 70 मिमी पीछे एक बिंदु पर लागू किया जाता है।
50,000 परीक्षण चक्र, अधिकतम परीक्षण आवृत्ति 0-5 हर्ट्ज थकान परीक्षण।
