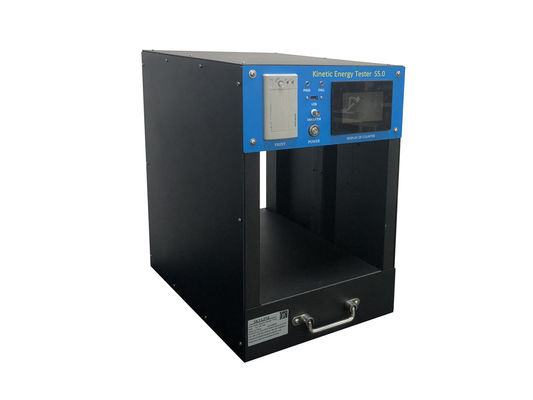

सेंसर दूरी 10-30 सेमी के साथ गतिज ऊर्जा परीक्षक
उत्पाद का परिचय
गतिज ऊर्जा परीक्षकएक उपकरण है जो परीक्षण सुरंग से गुजरने वाली वस्तु की गति (डीयूटी) की जांच करता है।हम गतिज ऊर्जा मूल्य की गणना कर सकते हैं और जानते हैं कि DUT का खतरा कितना है .
इस केई परीक्षक के परीक्षण सुरंग के अंदर, इन्फ्रारेड सेंसर समूह के तीन सेट हैं। एक सेट टाइमर शुरू करने के लिए और अन्य दो टाइमर को रोकने के लिए।
प्रत्येक समूह में 30 जोड़े इन्फ्रारेड सेंसर शामिल हैं।वे विपरीत प्लेट में स्थित हैं और इन्फ्रारेड प्रकाश एक विपरीत में ट्रांसमीटर और रिसीवर तय कर रहे हैं और सिग्नल 1 मिमी एक संकीर्ण अंतर के बावजूद प्रसारित और प्राप्त होगा.
पहले समूह के सेंसर को कॉल किया जाता है स्टार्ट सेंसर दूसरा समूह कॉल 10 सेमी स्टॉप सेंसर और तीसरा समूह कॉल 30 सेमी स्टॉप सेंसर है।
स्टार्ट सेंसर और 10 सेमी स्टॉप सेंसर के बीच की दूरी 10 सेमी है। यह हमेशा कम गति या उच्च वायु घर्षण वस्तु का पता लगाने के लिए उपयोग किया जाता है।
स्टार्ट सेंसर और 30 सेमी स्टॉप सेंसर के बीच की दूरी 30 सेमी है। यह हमेशा उच्च गति या कम वायु घर्षण वस्तु का पता लगाने के लिए उपयोग किया जाता है।
1/10000 सेकंड टाइमर शुरू हो जाएगा जब ¥10cmStopSensor ¥ या ¥30cmStopSensor ¥ DUT का पता चला है। (टेस्ट रेंज के अनुसार उपयोगकर्ता द्वारा चयनित) ।
उत्पाद की विशेषताएं
- आंतरिक सेंसर दूरी 100-300 मिमी
- प्रक्षेप्य के वेग और द्रव्यमान को निर्धारित करने के लिए उपकरण और साधन, 0,005 J की सटीकता के साथ गणना की गई गतिज ऊर्जा देने के लिए।
- माप दूरी (d) अधिकतम (300 ± 5) मिमी तक
- प्रक्षेप्य के वेग और द्रव्यमान को निर्धारित करने के लिए उपकरण और साधन, 0 की सटीकता के साथ गणना की गई गतिज ऊर्जा देने के लिए,005
तकनीकी मापदंड
| नमूनों की संख्या |
1/समय |
| अधिकतम समय |
15.000000S |
| समय सीमा |
0.000001--15.000000S |
| गति प्रदर्शन रेंज |
0.007M/S ₹100M/S |
| प्रेरण दूरी |
100mm, 152.4mm, 300mm, त्रुटि 0.1mm |
| नमूना का न्यूनतम व्यास |
5 मिमी |
| मात्रा ((WxDxH) |
55x35x52 सेमी |
| वजन (लगभग) |
≈16.8kg |
| विद्युत आपूर्ति |
1 ̊ AC 220V 3A |
मूल कार्य / विनिर्देश
| समय काउंटर अंतराल |
1/10000 |
| टाइमर त्रुटि |
<0.1ms |
| सेंसर दूरी का चयन करें |
10,15.24 सेमी, 30 सेमी |
| सेंसर दूरी त्रुटि |
<0.5 मिमी |
सहायक भाग
1गोली सिम्युलेटर.
2. 28 सेमी चौड़ी परीक्षण सुरंग
3पीसी इंटरफ़ेस केबल
4. 2 ̊ थर्मल प्रिंटर
5दराज
6थर्मल पेपर
परीक्षण मानक
EN71-1,ASTM F963, ISO8124-1, GB66
