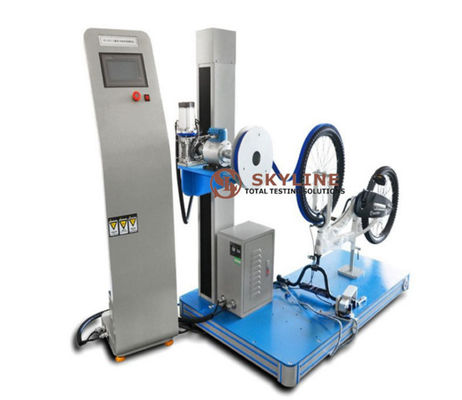

बच्चों के पैर ब्रेक थकान परीक्षक बच्चों के साइकिल ब्रेक प्रदर्शन परीक्षक
| MOQ: | 1 इकाई |
| standard packaging: | प्लाईवुड केस |
| Delivery period: | 15 कार्यदिवस |
| payment method: | वेस्टर्न यूनियन, मनीग्राम, टी / टी |
| Supply Capacity: | 1 पीसी / माह |
शारीरिक परीक्षण उपकरण
,ब्रेक परीक्षण उपकरण
बच्चों के पैर ब्रेक थकान परीक्षक बच्चों के साइकिल ब्रेक प्रदर्शन परीक्षक
तकनीकी मापदंड
विशेष संरचना, मनमाने ढंग से निर्धारित परीक्षण गतिः 0-10M/S, गति डबल बंद लूप, और वास्तविक समय में वर्तमान गति और ब्रेक दूरी प्रदर्शित करें।
| परीक्षण स्ट्रोक | 0-2000 (सीपीएम) |
| परीक्षण गति | 0-10M/S (सीपीएम) |
| बल सीमा | 0-2000N |
| शक्ति सटीकता | ≤±0.5% |
| विस्थापन की सटीकता | ≤±0.1 मिमी |
| सेंसर रिज़ॉल्यूशन | 1/100,000 |
| इनपुट वोल्ट | 220 वी, 50 हर्ट्ज |
| कमरे का तापमान | 15 ~ 30 °C |
| सापेक्ष आर्द्रता | 20~80% आरएच |
आवश्यकताएं
हैंड ब्रेक:
लोड परीक्षण तैयार वाहन पर किया जाना चाहिए और ब्रेक सिस्टम को ठीक से समायोजित किया जाना चाहिए। ब्रेक लीवर क्रिया के विमान में,ब्रेक लीवर के अंत से 25 मिमी की दूरी पर, एक बल क्रॉस ट्यूब के आस्तीन के लंबवत ब्रेक लीवर पर लागू किया जाता है। इस बल को निम्नलिखित शर्तों में से एक को पूरा करना चाहिएः
1) 300 एन;
2) 300 एन से कम होने पर भी, तार गेट के ब्रेक लीवर को क्षैतिज पाइप के हैंडल से स्पर्श किया गया है; या यह क्षैतिज पाइप के ढक्कन की ऊपरी सतह के बराबर है।
3) प्रत्येक ब्रेक लीवर के लिए दस परीक्षण किए जाने चाहिए
पैर की ब्रेक:
परीक्षण एक तैयार वाहन पर किया जाना चाहिए। यह सुनिश्चित करें कि ब्रेक सिस्टम ठीक से समायोजित है और दाहिने टखने के क्रैंक को क्षैतिज स्थिति में रखें।एक ऊर्ध्वाधर बल 600 एन 15 सेकंड के लिए दाहिने टखने अक्ष के केंद्र पर लागू किया जाता हैयह परीक्षण दस बार किया गया था।
हाथ की ब्रेक की कार्यक्षमता परीक्षणः
हाथ की ब्रेक की कार्यक्षमता परीक्षण तैयार वाहन पर किया जाना चाहिए, लेकिन अन्य घटकों को पूरी तरह से इकट्ठा किया जाना चाहिए और ब्रेक को सही ढंग से समायोजित किया जाना चाहिए।बच्चे की साइकिल को ठीक करें और परीक्षण किए जाने वाले पहिया पर ब्रेकिंग बल मापने वाला उपकरण स्थापित करें. परीक्षण किए जाने वाले ब्रेक के कार्य विमान में, ब्रेक लीवर के छोर से 25 मिमी क्षैतिज ट्यूब आस्तीन की दिशा के लंबवत है। बल। बल मापने के उपकरण के माध्यम से,टायर की परिधि के स्पर्श दिशा और जिस दिशा में टायर चल रहा है, उस दिशा में पहिया पर एक स्थिर खींचने वाला बल लगाया जाता है।ढाई वर्ष तक पहिया खींचने के बाद, जब पहिया की टायर सतह 0.5 मीटर/सेकंड से 2 मीटर/सेकंड की स्थिर रैखिक गति पर हो, तो एक और मोड़ खींचें और औसत ब्रेक बल को रिकॉर्ड करें।ब्रेक लीवर पर लगाए गए प्रत्येक बल के लिएपरीक्षण दोहराएं, ब्रेक पैड पर कम से कम पांच अलग-अलग बल लगाए जाते हैं।
पैर ब्रेक के प्रदर्शन परीक्षणः
पैर की ब्रेक की कार्यक्षमता परीक्षण तैयार वाहन पर किया जाना चाहिए और ब्रेक को सही ढंग से समायोजित किया जाना चाहिए।एक बच्चे की साइकिल को स्थिर किया जाता है और पीछे के पहिया पर बल मापने वाला यंत्र लगा दिया जाता है. 20N से 100N का बल घुटने पर लगाएं जो क्रैंक के लंबवत है और ब्रेक की दिशा में लगाया जाता है। बल मापने वाले उपकरण के माध्यम से,टायर की परिधि के स्पर्श दिशा और जिस दिशा में टायर चल रहा है, उस दिशा में पहिया पर एक स्थिर खींचने वाला बल लगाया जाता है।ढाई वर्ष तक पहिया खींचने के बाद, जब पहिया की टायर सतह 0.5 मीटर/सेकंड से 2 मीटर/सेकंड की स्थिर रैखिक गति पर हो, तो एक और मोड़ खींचें और औसत ब्रेक बल को रिकॉर्ड करें।टखने पर लगाए गए प्रत्येक बल के लिए, तीन रीडिंग लें और औसत लें। परीक्षण दोहराएं, कम से कम पांच अलग-अलग बल टखने पर लागू होते हैं
मानकों के अनुरूप
आईएसओ 8098:2002 "बच्चों की साइकिल सुरक्षा आवश्यकताएं"
