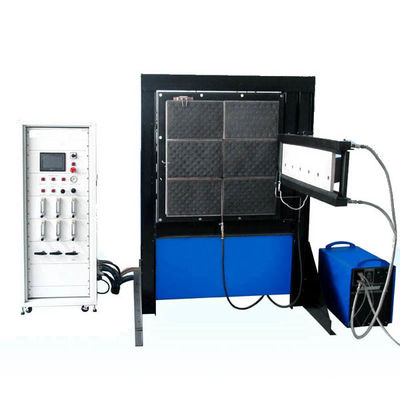

बीएस 476-7 सुसतह फैलाव लौटीएस्टरदीवार के लौ विस्तार को मापने के लिए
उत्पाद का परिचय
बीएस 476 भाग 7 विपरीत प्रवाह स्थितियों में ऊर्ध्वाधर स्थिति में उन्मुख उत्पाद के नमूने की सतह के साथ लौ के पार्श्व प्रसार को मापने के लिए एक परीक्षण विधि निर्दिष्ट करता है,और लौ के प्रसार की दर और सीमा पर आधारित वर्गीकरण प्रणालीयह मुख्य रूप से दीवारों और छतों की उजागर सतहों के रूप में उपयोग की जाने वाली अनिवार्य रूप से सपाट सामग्रियों, कम्पोजिट या असेंबली के अंतिम उपयोग के प्रदर्शन की तुलना के लिए उपयुक्त डेटा प्रदान करता है।
उत्पाद पैरामीटर
1. उज्ज्वल पैनल का क्षेत्रफल 850 मिमी X 850 मिमी है, और संरचनात्मक समर्थन फ्रेम को मजबूत किया गया है;
2. नमूना धारक विकिरण पैनल के लंबवत है, और मानक पैमाने के निशान ऊपर, महत्वपूर्ण गर्मी विकिरण प्रवाह लौ प्रसार दूरी के अनुसार मापा जा सकता है;
3. पानी-कूलिंग परिसंचरण उपकरण से लैस, नमूना धारक लंबे समय तक उच्च तापमान के कारण क्षति से बचने के लिए पानी-कूल्ड किया जा सकता है;
4. एक छोटी लौ इग्निशन डिवाइस के साथ सुसज्जित, चिंगारी इग्निशन मोड का उपयोग;
5. उज्ज्वल पैनल एक उच्च तापमान पता लगाने की डिवाइस से लैस है. यदि उज्ज्वल पैनल बंद है, हवा स्रोत स्वचालित रूप से बंद कर दिया जा सकता है;
6. पानी से ठंडा गर्मी विकिरण प्रवाह सेंसर से लैस, परिणाम संयुक्त राज्य अमेरिका NIST के लिए वापस देखा जा सकता है;
7विद्युत नियंत्रण बॉक्स से लैस, गैस और वायु प्रवाह को समायोजित कर सकता है, और गर्मी विकिरण प्रवाह के आंकड़े प्रदर्शित कर सकता है;
8परीक्षण के लिए आवश्यक जानकारी प्रदर्शित करने के लिए पीएलसी और मैन-मशीन इंटरफ़ेस से लैस।
विशेषताएं
1इस उपकरण में एक रेडिएशन पैनल होता है जो एक परिवेश में लंबवत रूप से लगाया जाता है और एक फ्रेम पर समर्थित होता है।
2विकिरण पैनल गैस-वायु मिश्रण से दूषित है।
3विकिरण पैनल 850 मिमी वर्ग है, जो वायु-गैस-वायु मिश्रण के कुशल दहन के लिए डिज़ाइन किए गए एक छिद्रपूर्ण अग्निरोधक प्रकार के बर्नर ब्लॉक के लिए है।ऑपरेशन की स्थितियों में पैनल के चेहरे पर कोई लौ नहीं होती है.
4विकिरण पैनल और उसके चारों ओर एक फ्रेम पर समर्थन किया जाता है ताकि पैनल का केंद्र लगभग 1250±100 मिमी तल के स्तर से ऊपर हो।
5एक नमूना धारक और एक पायलट लौ व्यवस्था उपकरण के एक तरफ स्थापित।
6नमूना धारक में पानी से ठंडा होने वाला स्टील का फ्रेम और पानी से ठंडा होने वाला फेसप्लेट होता है।चेहरे प्लेटों उनके ऊपरी और निचले किनारों पर और विकिरण पैनल के आसन्न ऊर्ध्वाधर किनारे पर 20±2 मिमी द्वारा नमूने ओवरलैप है.
7एक स्प्रिंग लोड क्लैंप को चेहरे की प्लेटों के खिलाफ नमूना क्लैंप करने के लिए तैनात किया जाता है।
8नमूना धारक के लिए पोर्टेबल पानी की आपूर्ति नमूना धारक से बाहर निकलने पर अधिकतम तापमान 35°C से अधिक न हो।
9. The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.
10. नमूना धारक की ऊँचाई को झुकाया जाता है ताकि इसे परीक्षणों के बीच विकिरण पैनल के चेहरे से दूर क्षैतिज रूप से झुकाया जा सके,परीक्षण स्थिति से स्टैंडबाय स्थिति में और इसके विपरीत.
11पायलट बर्नर एक स्टील ट्यूब से बना होता है।
12विकिरण पैनल के लिए गैस और वायु आपूर्ति लाइनों में प्रवाह मीटर, दबाव नियामक, नियंत्रण वाल्व और सुरक्षा उपकरण होते हैं।
13. हीट फ्लोमीटरः रेंजः 0 ~ 50 kw/m2; सतह उत्सर्जनःɛ=0.95±0.05.
14धारक, कैलिब्रेटेड हीट फ्लोमीटर और माउंट के साथ नकली कैलिब्रेशन बोर्ड।
उत्पाद का विवरणसतह पर फैलने वाली लौटीएस्टर
सतह लौ प्रसार परीक्षण उपकरण एक BS 6853 श्रृंखला उच्च गति स्टील लौ retardant परीक्षक है,जो ब्रिटिश निर्माण सामग्री और उच्च गति इस्पात लौ retardant परीक्षण मानकों के लिए उपयुक्त हैमानक बीएस 476-7 है। परीक्षण विधि का उपयोग नमूना सतह के पार्श्व विस्तार को निर्धारित करने के लिए किया जाता है और गति के आधार पर किया जाता है। और विस्तार की लंबाई जलने के स्तर को निर्धारित करती है।बीएस 476-7 मुख्य रूप से दीवारों और छतों पर उजागर सतहों के लौ विस्तार को मापने के लिए प्रयोग किया जाता है.
परीक्षण विधि विकिरण ताप ऊर्जा के क्रमिक परिवर्तन का सामना करके एक छोटी लौ के साथ नमूना को प्रज्वलित करके महत्वपूर्ण विकिरण प्रवाह को मापने के लिए है।गर्मी विकिरण पैनल 850mm X 850mm मापता हैपरीक्षण नमूना धारक पानी से ठंडा है और थर्मल विकिरण प्रवाह वक्र को कैलिब्रेट करने के लिए एक छिद्रित कैलिब्रेशन प्लेट और एक थर्मल विकिरण प्रवाह सेंसर से लैस है।परीक्षण उपकरण प्रयोगशाला स्थल पर उच्च आवश्यकताओं है, और उपयोगकर्ता को परीक्षण उपकरण को इकट्ठा करने से पहले अधिक सुरक्षा उपायों की आवश्यकता होती है।
मानकःबीएसःबीएस 476-7
आयाम:1220 मिमी (डब्ल्यू) x 550 मिमी (डी) x 1920 मिमी (एच)
वजनः 210 किलोग्राम
स्थापना की आवश्यकताएं
विद्युत: 230 वोल्ट नाममात्र 10 एम्पियर
परिवेश का तापमानः 10°C से 35°C तक काम करना
गैस आपूर्ति: प्रोपेन और वायु कंप्रेसर
परीक्षण कक्षः 400m3
आवेदन
- वॉलबोर्ड और सजावटी पैनल
- छत टाइलें और लटकती छत प्रणाली
- समिश्रित सामग्रियों और असेंबली का प्रयोग उजागर सतहों के रूप में किया जाता है
- दीवारों और छतों के लिए थर्मल इन्सुलेशन अस्तर
- अग्नि सुरक्षा वर्गीकरण BS 476-7 (वर्ग 1 ¢ 4) के तहत
- वर्ग 0 वर्गीकरण (गैर-ज्वलनशीलता आवश्यकताओं के साथ संयुक्त)
- निर्माण सामग्री गुणवत्ता नियंत्रण और अनुसंधान एवं विकास परीक्षण
- तीसरे पक्ष के परीक्षण प्रयोगशालाओं और प्रमाणन निकायों
अक्सर पूछे जाने वाले प्रश्न
Q1: SL-FL73 किस मानक का अनुपालन करता है और यह क्या मापता है?
A1: यह BS 476-7 के अनुरूप है। परीक्षक विकिरण गर्मी के तहत दीवार और छत अस्तर सामग्री की ऊर्ध्वाधर सतह के साथ फैलती पार्श्व लौ को मापता है,और स्प्रेड दर और दूरी के आधार पर क्लास 1 (सबसे कम स्प्रेड) से क्लास 4 (सबसे अधिक जोखिम) को वर्गीकृत करता है।.
Q2: इस उपकरण से किन सामग्रियों का परीक्षण किया जा सकता है?
A2: दीवारों, छत पैनलों, सजावटी चादरों, कम्पोजिट और थर्मल इन्सुलेशन अस्तरों का उपयोग दीवारों और छतों पर उजागर सतहों के रूप में किया जाता है। यह अनिवार्य रूप से सपाट सामग्री, कम्पोजिट के लिए उपयुक्त है,या सभाएं।
Q3: BS 476-7 के तहत वर्गीकरण प्रणाली कैसे काम करती है?
A3: वर्गीकरण 1.5 मिनट और परीक्षण के अंत में मापी गई लौ फैलने की दूरी पर आधारित है। वर्ग 1 सबसे कम लौ फैलने का संकेत देता है, जबकि वर्ग 4 उच्चतम जोखिम को दर्शाता है।वर्ग 0 एक मिश्रित रेटिंग है जिसमें वर्ग 1 प्लस गैर-ज्वलनशीलता की आवश्यकता होती है.
प्रश्न 4: परीक्षण के परिणाम कितने सटीक और दोहराए जा सकते हैं?
A4: उच्च सटीकता छिद्रपूर्ण अग्निरोधक बर्नर, स्थिर गैस/वायु नियंत्रण और NIST-अनुगमन योग्य प्रवाह सेंसर और छिद्रित प्लेट के साथ कैलिब्रेशन के माध्यम से प्राप्त की जाती है।पानी से ठंडा धारक स्थिर ताप स्थितियों को बनाए रखता है, और हिंगिंग पोजिशनिंग दोहराए जाने योग्य नमूना प्लेसमेंट सुनिश्चित करती है।
Q5: क्या उपकरण का संचालन करना आसान है?
A5: हाँ. चिंगारी से इग्निशन, स्प्रिंग-लोड क्लैंपिंग और PLC/HMI इंटरफेस सरल नमूना माउंटिंग और स्वचालित परीक्षण निष्पादन की अनुमति देता है। परीक्षण मापदंडों को इंटरफ़ेस पर सेट किया जाता है,और पूरे परीक्षण के दौरान गर्मी प्रवाह सहित वास्तविक समय डेटा प्रदर्शित किया जाता है.
प्रश्न 6: स्थापना की मुख्य आवश्यकताएं क्या हैं?
A6: बिना ड्रा के 10 ̊35 °C पर एक कमरे में स्थापित करें। बिजलीः 230 वी, 10 ए नाममात्र। गैसः प्रोपेन और संपीड़ित हवा। परीक्षण कक्ष की मात्राः 400 m3रखरखाव के लिए रेडिएंट पैनल की नियमित सफाई और नियमित कैलिब्रेशन जांच की सिफारिश की जाती है.
सतह फैलाव लौ परीक्षक.pdf
लौ का प्रसार परीक्षण क्या है?
लौ फैलने के परीक्षणउद्देश्य एक सब्सट्रेट पर एक लौ के प्रसार की प्रवृत्ति को मापने के लिए और सतह लौ के साथ सीधे संबद्ध हैवास्तविक आग के परिदृश्य में प्रसार।
