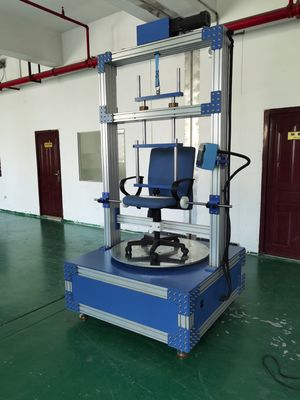

कुर्सी घुमावदार परीक्षण मशीन
आवेदन
यह परीक्षण घुमावदार सीट वाली सभी प्रकार की कुर्सियों पर लागू होता है।
परीक्षण का उद्देश्य: इस मशीन को एक कुर्सी की बार-बार घुमाव से होने वाले तनाव और पहनने के प्रतिरोध की क्षमता का आकलन करने के लिए डिज़ाइन किया गया है।
तकनीकी पैरामीटर
a) प्लेटफार्म परब्यूशन
-घड़ी के संकेत और विपरीत दिशा में घूर्णन सेट कर सकते हैं
- घूर्णन की सीमाः0-360°
- अधिकतम व्यासः 100 मिमी
- दोहरी क्रिया वाले वायवीय सिलेंडर द्वारा संचालित
- समायोज्य घूर्णन गति 5 से 15 चक्र/मिनट
b) काउंटर पैनलः
- बिजली की आपूर्ति: एकल चरण AC 220V.1KW
- ऑन/ऑफ स्विच बटन
-6 अंकों का इलेक्ट्रॉनिक पूर्वनिर्धारित काउंटर (EPC)
- ईपीसी सिलेंडर के प्रत्येक स्ट्रोक को छह अंकों तक पंजीकृत करेगा
- पूर्व निर्धारित स्ट्रोक के लिए परीक्षण ऑपरेशन को रोक देगा
- ईपीसी परीक्षण के दौरान प्राप्त स्ट्रोक की संख्या प्रदर्शित करेगा
- ईपीसी भी चक्रों की संख्या को संग्रहीत करने में सक्षम है जब बिजली का अंतराल होता है और वास्तविक रीडिंग प्रदर्शित करने में सक्षम है और ऑपरेशन फिर से शुरू होने पर गिनती जारी रखता है।
- सिग्नल को तब तक बनाए रखना चाहिए जब तक काउंटर रीसेट नहीं हो जाता।
c) स्टॉपर- कुर्सी के आधार को फिसलने से रोकने के लिए।
नोटःएक 360° घूर्णन एक चक्र के रूप में गिना जाता है।
i. घुमावदार परीक्षण-चक्र (ANSI/BIFMA ×5.1-2017, (ANSI/BIFMA X5.9-2017, खंड 8)
II. घुमावदार परीक्षण-चक्र (एएनएसआई/बीआईएफएमए X5.9-2020, खंड 19)
III.स्विवेल परीक्षण और रोस्टर और कुर्सी के आधार की स्थायित्व (बीएस एन 1728:2012, खंड 7.11 और 7.13)
विनिर्देश
परीक्षण मानक के अनुसारः BIFMA X5.1-2002, परीक्षण संख्या 9
1आवेदनः यह परीक्षण घुमावदार सीट वाली सभी प्रकार की कुर्सियों पर लागू होता है।
परीक्षण का उद्देश्य: इस मशीन को एक कुर्सी की बार-बार घुमाव से होने वाले तनाव और पहनने के प्रतिरोध की क्षमता का आकलन करने के लिए डिज़ाइन किया गया है।
मशीन तंत्र
| लोड भार |
102 किलो (225 पाउंड) |
| चक्र दर |
प्रति मिनट 5 ~ 15 घूर्णन |
| परीक्षण चक्र |
120,000 बार |
| काउंटर |
999,999 |
| लोड भार |
समायोज्य |
मानक
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, बीएसआई/बीएस 5459, एन 581-2
|
BIFMA X5.1-2017
|
8 |
घुमावदार परीक्षण - चक्र |
| BIFMA X5.4-2020 |
19 |
घुमावदार परीक्षण - चक्र |
| बीएस एन 1728:2012 |
7.11 और 7.13 |
घुमावदार परीक्षण & कैस्टर और कुर्सी आधार स्थायित्व |
संदर्भ डॉक्टर: बीआईएफएमए X5.1-2017 घुमावदार परीक्षण
कुर्सी परीक्षण चरण
- कुर्सी को एक प्लेटफार्म पर बांधा जाना चाहिए। सीट या प्लेटफॉर्म को घूमने से रोका जाना चाहिए।
- यदि सीट समायोज्य है, तो इसे अधिकतम सीट स्थिति पर सेट करें। अन्य सभी समायोज्य सुविधाओं को सामान्य उपयोग की स्थिति पर सेट करें।
- सीट पर 122 किलोग्राम (270 पाउंड) भार रखा जाना चाहिए ताकि भार का गुरुत्वाकर्षण केंद्र घुमाव अक्ष की मध्य रेखा से 51 से 64 मिमी (2 से 2.5 इंच) आगे हो, जैसा कि चित्र 1 में दिखाया गया है।
- साइक्लिंग डिवाइस को निम्न में से कम से कम एक के लिए घुमाया जाना चाहिएः उपलब्ध घूर्णन सीमा या 360 डिग्री ± 10 डिग्री। यदि उपलब्ध घूर्णन सीमा 360 डिग्री से कम है,परीक्षण मशीन के घूर्णन को इस तरह से समायोजित किया जाना चाहिए कि घुमावदार तंत्र स्टॉप को छूता है लेकिन ओवरराइड नहीं करता हैघूर्णन या तो द्विदिशात्मक या एकदिशात्मक हो सकता है।
- 360 डिग्री घूमने वाली कुर्सियों के लिए, एक चक्र एक पूर्ण घूर्णन है। 360 डिग्री से कम घूमने वाली कुर्सियों के लिए, एक चक्र एक स्टॉप से दूसरे स्टॉप तक घूम रहा है।
- सीट या प्लेटफार्म को प्रति मिनट 5 से 15 घूर्णन की दर से 60,000 चक्रों के लिए घूमना चाहिए।
- यदि सीट की ऊंचाई समायोज्य है तो ऊंचाई को उसकी सबसे निचली स्थिति पर सेट करें।
- सभी कुर्सियों के लिए, कुल 120,000 चक्रों के लिए अतिरिक्त 60,000 चक्रों के लिए परीक्षण जारी रखें।
परीक्षण छविः
