चार्ज और डिस्चार्ज के लिए बैटरी सिस्टम लैब परीक्षण उपकरण 600V 300A
| MOQ: | 1 इकाई |
| कीमत: | negotiable |
| standard packaging: | पॉलीवुड केस |
| Delivery period: | 15 कार्यदिवस |
| payment method: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| Supply Capacity: | प्रति माह 1 पीसी |
आईजीबीटी प्रयोगशाला परीक्षण उपकरण
,600 वी प्रयोगशाला परीक्षण उपकरण
,300A बैटरी परीक्षण उपकरण

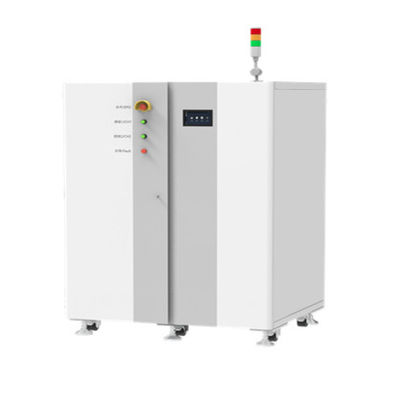

चार्ज और डिस्चार्ज परीक्षण के लिए 600V300A बैटरी परीक्षण प्रणाली
सिस्टम परिचय
बैटरी परीक्षण प्रणाली
उत्पाद परिचय :
पावर बैटरी सिमुलेशन परीक्षण, दर परीक्षण;
चक्र जीवन परीक्षण;
शक्ति, क्षमता, ऊर्जा का पता लगाना;
पावर बैटरी पैक का वर्चुअल मिलान: चार्ज-डिस्चार्ज वक्र फिटिंग, बैटरी संगतता का पता लगाना और मूल्यांकन;
उच्च दर चार्जिंग और डिस्चार्जिंग क्षमता का पता लगाना;
पावर बैटरी, ऊर्जा भंडारण बैटरी श्रृंखला मॉड्यूल का पता लगाने: मोनोमर वोल्टेज, मोनोमर तापमान निगरानी (उच्च वोल्टेज उपकरण)।
विशेषताएं (कुछ कार्यों को अनुकूलित करने की आवश्यकता है):
उच्च-प्रदर्शन चार्ज-डिस्चार्ज डिटेक्शन प्लेटफॉर्म विशेष रूप से उच्च-शक्ति-घनत्व बैटरी मॉड्यूल (पैकेज) के लिए विकसित किया गया है।
पावर फ्रीक्वेंसी आइसोलेशन डिजाइन, कम तापमान बहाव के साथ संयुक्त, उच्च प्रदर्शन मल्टी-चैनल 24-बिट
एडीसी एनालॉग-टू-डिजिटल रूपांतरण चिप, स्थिर-अवस्था सटीकता पारंपरिक उपकरणों की तुलना में अधिक है।
इस प्रणाली में उच्च शक्ति घनत्व, बहु-चैनल एकीकरण और ऊर्जा पुनर्प्राप्ति कार्य हैं।
एचएमआई ऑपरेशन, एक-कुंजी बुद्धिमान स्वचालित अंशांकन।
विभिन्न प्रकार की बीएमएस अनुकूलनशीलता, समान/विभिन्न पोर्ट को चार्ज करने और डिस्चार्ज करने का समर्थन, रिले/एमओएसबीएमएस योजना का समर्थन; स्वतंत्र CAN और RS485 संचार विस्तार का समर्थन; डीबीसी कॉन्फ़िगरेशन फ़ंक्शन का समर्थन।
मेजबान कंप्यूटर का रिमोट कंट्रोल ईथरनेट के माध्यम से महसूस किया जाता है, जो चैनलों के समानांतर कनेक्शन का एहसास कर सकता है, पल्स और काम करने की स्थिति सिमुलेशन का समर्थन कर सकता है।
मानव-कम्प्यूटर इंटरैक्शन इंटरफ़ेस डिज़ाइन, सिस्टम फ़ंक्शन सरल और संचालित करने में आसान हैं; कई कस्टम सेटिंग्स का समर्थन करते हैं; नियमित अंशांकन स्वचालित अनुस्मारक सेवा से लैस हैं।
①सिस्टम विवरण
मॉड्यूल और पैक डिटेक्शन सिस्टम एक उच्च परिशुद्धता चार्जिंग और डिस्चार्जिंग डिवाइस है जिसे विशेष रूप से उच्च-शक्ति बैटरी पैक परीक्षण के लिए विकसित किया गया है। इसमें उच्च गतिशील प्रतिक्रिया गति, उच्च स्थिर सटीकता, कई चैनलों के लचीले विन्यास आदि की विशेषताएं हैं। यह पल्स परीक्षण, चक्र जीवन परीक्षण, औद्योगिक स्थिति सिमुलेशन परीक्षण का समर्थन करता है। सिस्टम में मल्टी-चैनल इनपुट और ऊर्जा पुनर्प्राप्ति फ़ंक्शन हैं, जो चार्जिंग और डिस्चार्जिंग प्रक्रिया के दौरान बहुत अधिक बिजली की खपत को बचा सकते हैं; यह द्विदिश उच्च आवृत्ति डीसी रूपांतरण टोपोलॉजी को अपनाता है, उच्च प्रदर्शन वाले मल्टी-चैनल 24-बिट एडी रूपांतरण चिप के साथ संयुक्त, नमूना संकल्प पारंपरिक एकल-श्रेणी उपकरण की तुलना में अधिक है।
②संख्याओं के साथ अभ्यास करें
③सिस्टम आर्किटेक्चर
संपूर्ण प्रणाली तीन-परत वास्तुकला डिजाइन (पावर सिस्टम परत, केंद्रीकृत निगरानी परत, दूरस्थ इंटरैक्शन परत) को अपनाती है, और प्रत्येक परत एक दूसरे से स्वतंत्र होती है और सिस्टम के विश्वसनीय संचालन को सुनिश्चित करने के लिए अपने स्वयं के कर्तव्यों का पालन करती है।
④सिस्टम डिजाइन
1. सख्त सिमुलेशन सत्यापन
MTALAB सिमुलेशन मॉडल का निर्माण और सुधार करना;
प्रत्येक पैरामीटर सूचकांक के इष्टतम डिजाइन की गारंटी दें।
2. मूल अनुकूली अवमंदन नियंत्रण एल्गोरिथ्म
बंद लूप प्रणाली की स्थिरता सुनिश्चित करने के लिए एलसीएल फिल्टर द्वारा उत्पन्न अनुनाद शिखर को प्रभावी ढंग से दबाएं।
⑤सिस्टम संरचना
1. तीन-चरण एसी-डीसी मॉड्यूल
तीन-चरण शून्य-रेखा डिजाइन:उन्नत तीन-चरण शून्य-लाइन डिजाइन को अपनाना, परिपक्व और विश्वसनीय तीन-चरण ब्रिज पीएफसी सर्किट के माध्यम से, बस वोल्टेज स्थिर है, तेजी से प्रतिक्रिया की जरूरतों को पूरा करता है;
उच्च शक्ति और कम हार्मोनिक्स:द्विदिशिक पावर फैक्टर > 0.99, कम वर्तमान हार्मोनिक < 5%, विभिन्न कठोर पावर ग्रिड के लिए उपयुक्त, और इन्वर्टर ग्रिड से विश्वसनीय रूप से जुड़ा हुआ है;
आवृत्ति अलगाव डिजाइन:बिजली आवृत्ति अलगाव ट्रांसफार्मर के माध्यम से, दो-तरफ़ा अलगाव, दो-तरफ़ा ऊर्जा प्रवाह, स्थिर और विश्वसनीय;
मजबूत संगतता:उत्कृष्ट विद्युत चुम्बकीय संगतता, मॉड्यूल अधिक विश्वसनीय और कुशल है।
2. द्विदिश डीसी-डीसी मॉड्यूल
बक-बूस्ट सर्किट अपनाएं:चार्जिंग और डिस्चार्जिंग की तीव्र प्रतिक्रिया प्राप्त करने के लिए कुशल और विश्वसनीय बक-बूस्ट सर्किट अपनाएं;
उच्च प्रदर्शन एलसीएल फ़िल्टर डिज़ाइन:उच्च प्रदर्शन एलसीएल फिल्टर सर्किट, कम तरंग, उच्च परिशुद्धता, प्रत्येक चैनल के स्वतंत्र नियंत्रण, चैनल / मॉड्यूल समानांतर कनेक्शन के लिए समर्थन के साथ संयुक्त;
विभिन्न परीक्षण आवश्यकताओं को पूरा करें:यह टोपोलॉजी लचीले रूपांतरण का समर्थन करती है, और इसे विभिन्न चार्जिंग और डिस्चार्जिंग पोर्ट, शून्य नकारात्मक दबाव निर्वहन के साथ संगत बनाने के लिए विस्तारित किया जा सकता है, तथा विभिन्न बैटरी परीक्षण आवश्यकताओं को पूरा कर सकता है।
उपकरण भागों की सूची
| उपकरण सहायक उपकरण सूची | ||
| क्रम संख्या | नाम | टिप्पणी |
| 1 | मुख्य चैनल वर्तमान आउटपुट लाइन | 3 मीटर लंबा |
| 2 | मुख्य चैनल वोल्टेज नमूना लाइन | 3 मीटर लंबा |
| 3 | वर्तमान तार बैटरी टर्मिनल से जुड़ा हुआ है | रेखा नाक |
| 4 | सहायक चैनल तापमान नमूना लाइन | 3 मी |
| 5 | एसी पावर कॉर्ड | केबल, 3 मीटर लंबी |
| 6 | नेटवर्क संचार लाइन | फ़ील्ड कॉन्फ़िगरेशन |
डेटा प्रबंधन और विश्लेषण
| डेटा खंड रिकॉर्डिंग फ़ंक्शन | |
| प्रत्येक चरण में स्वतंत्र रिकॉर्डिंग स्थितियां होती हैं, जिन्हें वोल्टेज के अनुसार 3 चरणों में सेट किया जा सकता है | |
| डेटाबेस | |
| MySQL डेटाबेस के साथ परीक्षण डेटा को केंद्रीय रूप से प्रबंधित करें | |
| डेटा आउटपुट विधि | |
| एक्सेल, TXT, चार्ट | |
| वक्र प्रकार | |
| अनुकूलन योग्य ड्राइंग | |
| होस्ट कंप्यूटर संचार विधि | |
| टीसीपी/आईपी प्रोटोकॉल पर आधारित | |
| नेटवर्क विस्तार | |
| लैन, स्वतंत्र नेटवर्क सेगमेंट के आधार पर, आईपी पूल को उपकरणों की संख्या के अनुसार सेट किया जाता है | |
| अंशांकन | वर्तमान और वोल्टेज अंशांकन सॉफ्टवेयर सहित |
पीसी सिस्टम कॉन्फ़िगरेशन आवश्यकताएँ
| सर्वर | |
|
i5 और उससे ऊपर का प्रोसेसर, 2.4G से अधिक आवृत्ति, 8G से अधिक मेमोरी विंडोज़ 10 प्रो सिस्टम हार्ड डिस्क 500G या अधिक यूपीएस पावर सप्लाई (अनुशंसित) बदलना |
|
| NEWARE सॉफ्टवेयर सिस्टम | |
|
बीटीएस 8.0.X क्लाइंट परीक्षण नियंत्रण सॉफ्टवेयर सॉफ्टवेयर BTSDA8.X डेटा विश्लेषण सॉफ्टवेयर |
|
| इंटरफेस | |
| नेटवर्क पोर्ट | |
सिस्टम नेटवर्क परिनियोजन आरेख
बीटीएस बैटरी डिटेक्शन केमिकल कंपोजिशन सिस्टम मूल कार्यालय नेटवर्क और कंप्यूटर उपकरणों के कार्य मंच पर आधारित है। इसे लागू करना बहुत आसान है, ऑपरेशन सरल है, और उपयोगकर्ता उपकरण पर विभिन्न संचालन को साकार करने के लिए इंटरनेट के माध्यम से सिस्टम में दूरस्थ रूप से लॉग इन कर सकता है; नेटवर्क कनेक्शन और SQL डेटाबेस का उपयोग करके, कई जुड़े उपकरण अलमारियाँ का केंद्रीकृत नियंत्रण, और सभी डेटा का केंद्रीकृत प्रबंधन, विश्लेषण और सांख्यिकी। चित्र 4 बीटीएस बैटरी डिटेक्शन डिवाइस का एक नेटवर्क परिनियोजन आरेख है।
उपकरण परिचालन पर्यावरण आवश्यकताएँ
| तापमान | ||
| कार्य तापमान की सीमा | 25℃±10℃ (सटीकता की गारंटी) | |
| स्टोरेज टेंपरेचर रेंज | -20℃~50℃ | |
| नमी | ||
| कार्य वातावरण की सापेक्ष आर्द्रता सीमा | ≦70% आरएच (कोई संघनन नहीं) | |
| भंडारण वातावरण सापेक्ष आर्द्रता | ≦80% आरएच (कोई संघनन नहीं) | |
| संरक्षण वर्ग | ||
| आईपी20 | ||
तकनीकी निर्देश
| तकनीकी निर्देश | ||
| 1. उपकरण मॉडल | ||
| 1. सामग्री कोड | 6002एन-600V300ए | |
| 2. चैनल जानकारी | ||
| 1. चैनलों की संख्या | प्रति रैक चैनल | 2 |
| 2. मुख्य चैनल | चैनल विशेषताएँ |
सीसी-सीवी निरंतर वर्तमान स्रोत और निरंतर वोल्टेज स्रोत अपनाने डबल बंद लूप संरचना |
| चैनल नियंत्रण मोड | स्वतंत्र नियंत्रण | |
| समानांतर चैनल |
समानांतर में 4 चैनलों तक का समर्थन, पल्स और एनालॉग परीक्षण नहीं हैं समानांतर कनेक्शन के बाद समर्थित |
|
| 3. इनपुट संकेतक | ||
| 1. इनपुट पावर | एसी380वी±10% 50/60±5हर्ट्ज | |
| 2. पावर फैक्टर | ≥99% (पूर्ण लोड) | |
| 3. टीएचडी_ | ≤5% (पूर्ण भार) | |
| 4. इनपुट प्रतिबाधा | ≥1एमΩ | |
| 5. इनपुट पावर | 400 किलोवाट | |
| 6. इनपुट करंट | 607.8 ए/चरण | |
| 7. समग्र दक्षता (अधिकतम) | 94% | |
| 8. शोर | ≤75डीबी | |
| 9. वोल्टेज और करंट का पता लगाना और नमूना लेना | चार-तार कनेक्शन (चार्जिंग और डिस्चार्जिंग के लिए एक ही पोर्ट) | |
| 10. पावर कंट्रोल मॉड्यूल का प्रकार | आईजीबीटी | |
| 11. इनपुट पावर वायरिंग | तीन-चरण चार-तार | |
| 12. संरक्षण |
एंटी-सर्ज, एंटी-आइलैंडिंग, अधिक या कम आवृत्ति, अधिक या कम वोल्टेज, चरण हानि संरक्षण, आदि. |
|
| 4. कार्य और प्रदर्शन संकेतक | ||
| 1. वोल्टेज | प्रति चैनल माप सीमा | चार्जिंग: 0V～600V |
| डिस्चार्ज: 10V～600V | ||
| न्यूनतम निर्वहन वोल्टेज | 10 वी | |
| शुद्धता | ± 0.02% एफ.एस. | |
| संकल्प | 24बिट | |
| 2. वर्तमान | प्रति चैनल माप सीमा | 1.5ए～300ए |
| सटीकता (स्वतंत्र रेंज) | ± 0.05% एफ.एस. | |
| स्थिर वोल्टेज कट-ऑफ धारा | 300एमए | |
| संकल्प | 24बिट | |
| 3. शक्ति | एकल चैनल आउटपुट पावर | 180 किलोवाट |
|
की आउटपुट शक्ति पूरी मशीन |
360 किलोवाट | |
| 4. समय | वर्तमान प्रतिक्रिया समय | ≤5एमएस |
| वर्तमान संक्रमण समय | ≤10एमएस | |
| न्यूनतम चरण समय | 0.1से _ _ | |
| 5. चार्ज और डिस्चार्ज मोड | चार्ज और डिस्चार्ज मोड |
निरंतर धारा चार्जिंग, निरंतर वोल्टेज चार्जिंग, निरंतर धारा और निरंतर वोल्टेज चार्जिंग (निरंतर धारा से सुचारू संक्रमण) निरंतर वोल्टेज, करंट स्पाइक्स और बड़े करंट को प्रभावित होने से रोकता है बैटरी, बैटरी की सुरक्षा), निरंतर बिजली चार्जिंग |
|
निरंतर वर्तमान निर्वहन, निरंतर वोल्टेज निर्वहन, निरंतर शक्ति निर्वहन, निरंतर प्रतिरोध निर्वहन |
||
| अंतिम तारीख | वोल्टेज, धारा, सापेक्ष समय, क्षमता, -ΔV | |
| 6. कार्यशील स्थिति सिमुलेशन चरण | चार्जिंग मोड | वर्तमान, शक्ति |
| निर्वहन मोड | वर्तमान, शक्ति | |
| टॉगल | चार्जिंग और डिस्चार्जिंग के लिए निरंतर स्विचिंग का समर्थन करें | |
| अंतिम तारीख | समय, पंक्ति संख्या | |
| डेटा वॉल्यूम डाउनलोड करें | 1 मिलियन लाइन डाउनलोड के लिए अधिकतम समर्थन | |
| 7. पल्स स्टेप | चार्जिंग मोड | वर्तमान, शक्ति |
| निर्वहन मोड | वर्तमान, शक्ति | |
| न्यूनतम पल्स चौड़ाई | 100एमएस | |
| दालों की संख्या | एक एकल पल्स चरण 32 विभिन्न पल्सों का समर्थन कर सकता है | |
|
निरंतर स्विचिंग चार्ज और डिस्चार्ज |
एक पल्स चरण से चार्ज से डिस्चार्ज तक निरंतर स्विचिंग का एहसास हो सकता है | |
| शर्तों के अनुसार | वोल्टेज, सापेक्ष समय | |
| 8. डीसीआईआर डीसी आंतरिक प्रतिरोध परीक्षण | DCIR गणना के लिए कस्टम बिंदुओं का समर्थन करता है | |
| 9. सुरक्षा संरक्षण | सॉफ्टवेयर सुरक्षा | पावर-डाउन डेटा सुरक्षा |
| ऑफ़लाइन परीक्षण फ़ंक्शन के साथ | ||
|
सुरक्षा संरक्षण की शर्तें निर्धारित की जा सकती हैं, और सेट करने योग्य मापदंडों में शामिल हैं: वोल्टेज निचली सीमा, वोल्टेज ऊपरी सीमा, धारा निचली सीमा, वर्तमान ऊपरी सीमा, विलंब समय |
||
| हार्डवेयर सुरक्षा |
एंटी-रिवर्स कनेक्शन संरक्षण, ओवर वोल्टेज संरक्षण, अति धारा संरक्षण, अति तापमान संरक्षण, आदि। |
|
| 5. डेटा प्रबंधन और विश्लेषण | ||
| 1. चरण सेटिंग विधि | फॉर्म संपादन | |
| 2. डेटा रिकॉर्ड | रिकॉर्ड की स्थिति | न्यूनतम समय अंतराल: 10ms (सहायक चैनल तक पहुंच के लिए 100ms) |
| न्यूनतम वोल्टेज अंतराल: 1.2V | ||
| न्यूनतम धारा अंतराल: 0.6A | ||
| रिकॉर्ड आवृत्ति | 100Hz (सहायक चैनल से कनेक्ट होने पर 10Hz) | |
| 3. डेटाबेस | MySQL डाटाबेस के साथ | |
| 4. डेटा आउटपुट विधि | एक्सेल, टेक्स्ट | |
| 5. वक्र प्रकार | अनुकूलन योग्य प्लॉट, 4 Y अक्ष | |
| 6. बारकोड स्कैनिंग | बारकोड स्कैनिंग फ़ंक्शन का समर्थन करें, जिसे बैटरी बारकोड द्वारा महसूस किया जा सकता है | |
| ऐतिहासिक डेटा का प्रबंधन और पता लगाने योग्यता | ||
| 6. संचार विधि | ||
| 1. होस्ट कंप्यूटर का संचार मोड | टीसीपी/आईपी प्रोटोकॉल पर आधारित | |
| 2. संचार इंटरफ़ेस | ईथरनेट | |
|
3. संचार बॉड कम कंप्यूटर की दर |
1एम बैंडविड्थ | |
| 4. होस्ट कंप्यूटर संचार बॉड दर | 10M ~ 100M अनुकूली | |
| 5. नेटवर्किंग विधि | स्विच और राउटर के माध्यम से स्थानीय क्षेत्र नेटवर्क स्थापित करें | |
| 6. संचार विस्तार (वैकल्पिक) |
CAN, RS485 संचार और BMS संचार का समर्थन करता है डीबीसी कॉन्फ़िगरेशन फ़ंक्शन |
|
| 7. पर्यावरणीय आवश्यकताएं तथा आकार और वजन | ||
| 1. कार्य तापमान |
-10℃ ～ 40℃ (25 ± 10℃ की सीमा के भीतर, माप सटीकता की गारंटी है: सटीकता बहाव FS/℃ का 0.005% है) |
|
| 2. भंडारण तापमान | -20℃~50℃ | |
| 3. कार्य वातावरण की सापेक्ष आर्द्रता | ≤70% आरएच (संघनन के बिना) | |
| 4. भंडारण वातावरण की सापेक्ष आर्द्रता | ≤80% आरएच (संघनन के बिना) | |
| 5. उपकरण का आकार W*D*H | / | |
| 6. वजन | / | |
| 7.औक्ससहायक परीक्षण प्रणाली(वैकल्पिक) | ||
| 1. तापमान सहायक चैनल | तापमान की रेंज | थर्मिस्टर : -30 ℃ ～ 120 ℃ |
| थर्मोकपल : -200 ℃ ～ 260 ℃ | ||
| तापमान सटीकता | ±1℃ (तार की लंबाई के 2 मीटर के भीतर) | |
| तापमान संकल्प | 0.1℃ | |
| 2. वोल्टेज सहायक चैनल | वोल्टेज की सीमा | 0 वी ~ 5 वी |
| वोल्टेज सटीकता | ±0.1% एफ.एस. | |
| वोल्टेज रिज़ॉल्यूशन | 0.1एमवी | |
| 3. AUX का परिचय |
इसका उपयोग मुख्य रूप से बैटरी परीक्षण प्रक्रिया के दौरान सतह और टैब के तापमान की निगरानी के लिए किया जाता है। परीक्षण सटीकता उच्च है, और परीक्षण डेटा को मुख्य वोल्टेज और वर्तमान डेटा के साथ बांधा जा सकता है। साथ ही, मापा गया तापमान नियंत्रण और सुरक्षा स्थितियों के रूप में इस्तेमाल किया जा सकता है प्रक्रिया के चरण. |
|
