ASTM E1590 ASTM E1537 गद्दे के लिए कैलोरीमीटर प्रणाली

MOQ:	1 इकाई
कीमत:	negotiated
standard packaging:	प्लाईवुड केस
Delivery period:	25 कार्य दिवस
payment method:	टी/टी, एल/सी, वेस्टर्न यूनियन, मनीग्राम
Supply Capacity:	1 यूनिट / महीना

Details Information

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस

चीन

ब्रांड नाम

SKYLINE

प्रमाणन

क्षितिज:

गद्दों के लिए कैलोरीमीटर प्रणाली

मानकों:

एएसटीएमई1590

तापमान संवेदन उपकरण:

रेंज 0-1000℃, सटीकता 0.1℃

ऊष्मा उत्पादन ऊष्मा:

≤0.5FS

शून्य तैरती हुई बारिश:

≤1%एफएस/7डी

प्रारम्भ का समय:

≤30 मिनट

प्रमुखता देना:

एएसटीएम ई 1590 कैलोरीमीटर प्रणाली

गद्दे का कैलोरीमीटर सिस्टम

एएसटीएम E1537 गद्दे परीक्षण मशीन

उत्पाद का वर्णन

गद्दे, टेम्पर्ड फर्नीचर और स्टैक्ड चेयर के लिए कैलोरिमीटर सिस्टम

उत्पाद का परिचय

कैलोरिमीटर प्रणाली, गद्दे के जलने के व्यवहार को निर्धारित करने का एक साधन प्रदान करती है,स्टॉप्ड फर्नीचर और स्टैक्ड कुर्सी जब परीक्षण नमूने एक विशिष्ट लौ प्रज्वलन के अधीन है विशिष्ट परीक्षण प्रतिक्रियाओं को मापने द्वारापरीक्षण एक मानक विन्यास कक्ष में किया जाएगा, जिसका आकार 3.66 x 2.44 x 2.44 मीटर है, जिसमें अच्छी तरह से हवादार स्थितियां हैं।किए जाने वाले माप में गर्मी और धुएं की दर शामिल है, कुल जारी, दरें आदि।

ASTME1590, ASTM E1537, ASTM E1822 के अनुरूप

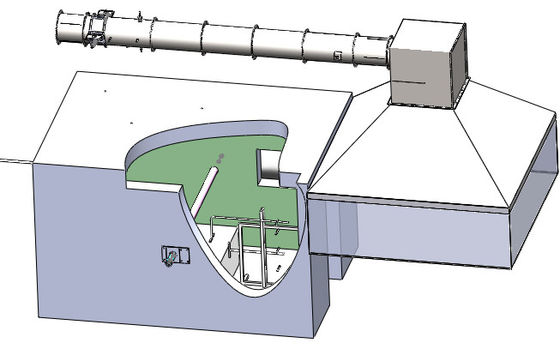

संदर्भकैलोरिमीटर प्रणाली का स्वरूप।

तकनीकी मापदंड

1.1. धुआं गैस प्रवाह नियंत्रण प्रणाली
सूचकांक		मैंटिम	तकनीकी संकेतक और पैरामीटर
1.1		धुआं हुड	सीधे दहन परीक्षण कक्ष के उद्घाटन के ऊपर स्थापित, जमीन से 1.8 ~ 2.0 मीटर ऊपर, तल का आकार 2440 * 2440 मिमी है, ऊंचाई 1000 मिमी है, और सामग्री SS304 है;
1.2		धुआं गैस होमिक्सर	स्थापना और शंकु के आकार का धुआं इकट्ठा करने वाला हुड सीधे ऊपर, आकार 900900900 मिमी है, दो 900*500 स्टेनलेस स्टील प्लेटें अंदर स्थापित हैं,और एक तरफ पाइप से कनेक्ट करने के लिए एक φ400 उद्घाटन के साथ खोला जाता है, सामग्री SS304 है;
1.3		धुआं निकास पाइप	φ 400 मिमी है, लंबाई 5000 मिमी है, कई अनुभागों से बना है, जो फ्लैंज और उच्च तापमान प्रतिरोधी सील रिंग द्वारा जुड़े हुए हैं, दोनों छोरों पर धुआं गैस मिश्रण उपकरण स्थापित हैं, सामग्री SS304 है;
1.4		निकास पंखे	केन्द्रापसारक निकास पंखे, आंतरिक टैंक स्टेनलेस स्टील से बना है, उच्च तापमान धुआं गैस कम से कम 300 डिग्री सेल्सियस का सामना कर सकता है, और हवा की मात्रा आवृत्ति कनवर्टर द्वारा लगातार समायोजित की जाती है;
			धुआं निकास प्रणाली मोबाइल फोन दहन परीक्षण से उत्पन्न सभी धुआं के लिए पर्याप्त है और धुआं निकास क्षमता 8000m3/h से कम नहीं है;
2.2. व्यापक माप अनुभाग
2.1	व्यापक माप अनुभाग		एक स्टेनलेस स्टील पाइप अनुभाग 2155 मिमी की लंबाई और 400 मिमी के व्यास के साथ, SS304 से बना, दबाव, तापमान, प्रकाश पथ, नमूनाकरण और अन्य सेंसर से लैस;
2.2	दबाव सेंसर		दो तरफा जांच, स्टेनलेस स्टील से बना, पाइपलाइन के केंद्र में स्थापित,आगे और पीछे के कक्ष पीटीएफई ट्यूब के माध्यम से दबाव अंतर सेंसर से जुड़े होते हैं ताकि पाइपलाइन में दबाव अंतर का पता लगाया जा सके।
			अंतर दबाव सेंसर को व्यापक माप अनुभाग के ब्रैकेट पर स्थापित किया जाता है ताकि यह सुनिश्चित किया जा सके कि अंतर दबाव रीडिंग में कम देरी हो और कोई हानि न हो,और T90 प्रतिक्रिया समय 3 सेकंड से कम है
			दबाव सेंसर, रेंज 0-2000Pa, सटीकता ±5Pa;
2.3	तापमान सेंसर		अमेरिकी ओमेगा थर्मोकपल, व्यास 0.5 मिमी, बख्तरबंद इन्सुलेशन प्रकार K थर्मोकपल को अपनाएं जो आईईसी आवश्यकताओं को पूरा करता है;
			सीमा 0-1000°C, सटीकता 0.1°C;
2.4	ऑप्टिकल पथ मापने वाला यंत्र		ऑप्टिकल कमजोरी प्रणाली एक चमकती रोशनी प्रकार है
2.5	गैस नमूना लेने की डिवाइस		दीपक एक दागदीपक दीपक है और (2900±100) K के रंग तापमान पर प्रयोग किया जाता है। बिजली की आपूर्ति एक स्थिर सीधी धारा है
3.गैस और उसके नियंत्रण प्रणाली
3.1	बर्नर		डिटेक्टर और आयातित सिलिकॉन फोटोड जांच
			ऑप्टिकल कमजोरी प्रणाली एक चमकती रोशनी प्रकार है
			दीपक एक दागदीपक दीपक है और (2900±100) K के रंग तापमान पर प्रयोग किया जाता है। बिजली की आपूर्ति एक स्थिर सीधी धारा है
3.2	इग्निशन डिवाइस		लेंस प्रणाली का उपयोग प्रकाश को कम से कम 20 मिमी के व्यास के समानांतर बीम में संघनित करने के लिए किया जाता है।फोटोसेल का प्रकाश उत्सर्जक छेद इसके सामने लेंस के फोकल बिंदु पर होना चाहिए
			डिटेक्टर और आयातित सिलिकॉन फोटोड जांच
			ऑप्टिकल कमजोरी प्रणाली एक चमकती रोशनी प्रकार है
3.3	दहन सिर गैस प्रवाह नियंत्रण		दीपक एक दागदीपक दीपक है और (2900±100) K के रंग तापमान पर प्रयोग किया जाता है। बिजली की आपूर्ति एक स्थिर सीधी धारा है
			लेंस प्रणाली का उपयोग प्रकाश को कम से कम 20 मिमी के व्यास के समानांतर बीम में संघनित करने के लिए किया जाता है।फोटोसेल का प्रकाश उत्सर्जक छेद इसके सामने लेंस के फोकल बिंदु पर होना चाहिए
			डिटेक्टर और आयातित सिलिकॉन फोटोड जांच
3.4	कैलिब्रेटेड रेत बर्नर		ऑप्टिकल कमजोरी प्रणाली एक चमकती रोशनी प्रकार है
			दीपक एक दागदीपक दीपक है और (2900±100) K के रंग तापमान पर प्रयोग किया जाता है। बिजली की आपूर्ति एक स्थिर सीधी धारा है
3.5	कैलिब्रेटेड गैस प्रवाह नियंत्रण		अमेरिकी एलिकैट द्रव्यमान प्रवाहमीटर का उपयोग करते हुए, माध्यम प्रोपेन है, रेंज 0-7g/s है, सटीकता ±(0.8%rdg+0.2%F.S.), प्रतिक्रिया समय 0.1s है, और अधिकतम कैलिब्रेशन लौ 300kw है;
			कैलिब्रेशन गैस प्रवाह को सॉफ्टवेयर द्वारा नियंत्रित किया जाता है जो स्वचालित रूप से 75kw/160kw आउटपुट के साथ चरणबद्ध कैलिब्रेशन लौ स्रोत को नियंत्रित कर सकता है।
3.6	नियंत्रण प्रणाली		ओमरॉन पीएलसी का उपयोग गैस प्रवाह को नियंत्रित करने के लिए किया जाता है, जो एक गैस कट-ऑफ डिवाइस से सुसज्जित है, जो सुरक्षित और विश्वसनीय है।
			गैस नियंत्रण बॉक्स की अलग विन्यास, संचालन और रखरखाव के लिए सुरक्षित और सुविधाजनक;
4.4. धुआं गैस उपचार प्रणाली
4.1	धुआं गैस निस्पंदन		एक तीन चरण फिल्टर उपकरण से सुसज्जित, धुआं गैस में धूल का दीर्घकालिक निस्पंदनः प्रथम श्रेणी का ग्लास फाइबर कपास मोटी फिल्टर, धुआं गैस में कार्बाइड के बड़े कणों को फ़िल्टर करता है, और फ़िल्टर सामग्री को जल्दी से बदला जा सकता है; द्वितीय श्रेणी के अमेरिकी पार्कर फिल्टर, फिल्टर तत्व पीटीएफई है, परिशुद्धता 2μm है, फिल्टर तत्व को जल्दी से अलग किया जा सकता है और प्रतिस्थापित किया जा सकता है; तीन-चरण पीटीएफई झिल्ली निस्पंदन, 0.5μm की सटीकता के साथ, प्रभावी रूप से नमी काट;
4.2	ठंडी जाल		संपीड़न पंप प्रकार शीत जाल, शीतलन क्षमता 320KJ/h, तापमान नियंत्रण सटीकता 0.1°C, स्थिर परिवर्तन 0.1K, स्वतः शुरू और रखरखाव मुक्त;
4.3	भाप जाल		कोल्ड ट्रैप द्वारा उत्पन्न शीतलन जल को स्वचालित रूप से रखरखाव के बिना निकालें।
4.4	सुखाने का स्तंभ		नमूना गैस में अवशिष्ट जल वाष्प को सूखने के लिए प्रयोग किया जाता है, इसे जल्दी से अलग किया जा सकता है और सूखने के माध्यम से प्रतिस्थापित किया जा सकता है;
4.5	नमूनाकरण पंप		जर्मन KNF वैक्यूम नमूना पंप, 16L/मिनट की नमूना क्षमता के साथ, उच्च वायु tightness, कम शोर और कम कंपन के साथ, 50KPa का एक निरंतर नमूना दबाव आउटपुट कर सकते हैं;
4.6	रोटैमीटर		0-1.5L/min की सीमा के साथ आयातित रोटेमीटर, जो आउटपुट नमूना गैस प्रवाह को स्थिर कर सकता है और गैस प्रवाह के उतार-चढ़ाव के कारण होने वाली माप त्रुटि को कम कर सकता है;
5गैस एकाग्रता विश्लेषण प्रणाली
5.1	गैस विश्लेषक		जर्मन एबीबी EL3020 विश्लेषक का उपयोग करना, पैरामैग्नेटिक O2 एकाग्रता विश्लेषण, माप सीमा 0-21%, सटीकता 0.01%, प्रतिक्रिया समय 12 सेकंड से अधिक नहींविश्लेषक के 30 मिनट के भीतर बहाव और शोर 100ppm से अधिक नहीं; रैखिक विचलनः ≤ 1%F.S. दोहराने की क्षमताः ≤ 0.5F.S. शून्य तैरती हुई वर्षाः ≤1%F.S./7D; प्रारंभ समयः ≤30 मिनट;
			जर्मन एबीबी EL3020 विश्लेषक का उपयोग करना, आईआर प्रकार CO/CO2 एकाग्रता विश्लेषण, माप सीमा CO: 0-1%, सटीकता 0.01%, CO2: 0-10%, सटीकता 0.01%, और प्रतिक्रिया समय 12 से अधिक नहीं है।
6डेटा अधिग्रहण प्रणाली
6.1	अधिग्रहण मॉड्यूल		एडवांटेक अधिग्रहण मॉड्यूल का उपयोग करके, गैस एकाग्रता संग्रह की सटीकता 100×10-6 है। तापमान संग्रह की सटीकता 0.1°C है। दबाव अंतर संग्रह सटीकता 0.1Pa है; समय अधिग्रहण सटीकता 0.1 सेकंड है; अन्य संकेत पूर्ण पैमाने पर आउटपुट मूल्य का 0.1% हैं;
6.2	डेटा संग्रह		प्रणाली कम से कम हर 3 सेकंड में निम्नलिखित डेटा रिकॉर्ड और संग्रहीत करती हैः द्विदिश जांच का दबाव अंतर, पा;पाइप तापमान, के; O2 सांद्रता, %; सीओ सांद्रता, %; CO2 सांद्रता, %; प्रोपेन की द्रव्यमान प्रवाह दर, mg/s; समय, s;
7. मानक ऑपरेटिंग सॉफ्टवेयर
मानक ऑपरेटिंग सॉफ्टवेयर में निम्नलिखित कार्य शामिल हैंः
7.1	प्रणाली की स्थिति की निगरानी		प्रणाली में प्रत्येक सेंसर की स्थिति और सिग्नल मूल्य पढ़ें;
7.2	सेंसर के कैलिब्रेशन		तापमान, हवा के दबाव, प्रकाश पथ, एकाग्रता विश्लेषण आदि के लिए सेंसर कैलिब्रेशन;
7.3	प्रणाली का संकेतन		मानक प्रणाली चरण अंशांकन प्रक्रिया;
7.4	मानक संचालन प्रक्रिया		मानक परीक्षण संचालन प्रक्रियाएं;
7.5	रिपोर्ट समीक्षा		कच्चे डेटा तक पहुँच और निर्यात परीक्षण रिपोर्ट;
7. अन्य सहायक उपकरण
7.1	वीसीआर		प्रवेश परीक्षा का वीडियो;
7.2	रैली		इसका उपयोग गद्दे की सतह पर मुख्य दहन सिर द्वारा प्रयुक्त बल की पुष्टि करने के लिए किया जाता है।
7.3	पीसी कंप्यूटर		एडवांटेक औद्योगिक कंप्यूटर और एकीकृत डेटा अधिग्रहण इंटरफ़ेस सिस्टम संचालन की स्थिरता में सुधार करते हैं।
