16 CFR1633 दो संकेतकों के साथ गद्दे गर्मी उत्सर्जन परीक्षक

MOQ:	1 इकाई
कीमत:	negotiated
standard packaging:	प्लाईवुड केस
Delivery period:	35 कार्य दिवस
payment method:	टी/टी
Supply Capacity:	1 यूनिट / महीना

Details Information

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस

ब्रांड नाम

SKYLINE

प्रमाणन

मॉडल संख्या

एसएल-सीएफआर

MATTRESS:

जलने का परीक्षण यंत्र

मानक:

16CFR 1633

Gas analyzer:

Servomex

द्रव्यमान प्रवाहमीटर:

सीमा 0-450mg/s, सटीकता ±(0.8%rdg+0.2%F.S.)

कैलिब्रेटेड गैस प्रवाह नियंत्रण:

रेंज 0-7g/s है, सटीकता ±(0.8%rdg+0.2%F.S है)

रोटेमेटर:

एक सीमा 0-1.5L/min

प्रमुखता देना:

गद्दे की गर्मी उत्सर्जन परीक्षक

16 CFR1633 गर्मी उत्सर्जन परीक्षक

16 CFR1633 दहनशीलता परीक्षण उपकरण

उत्पाद का वर्णन

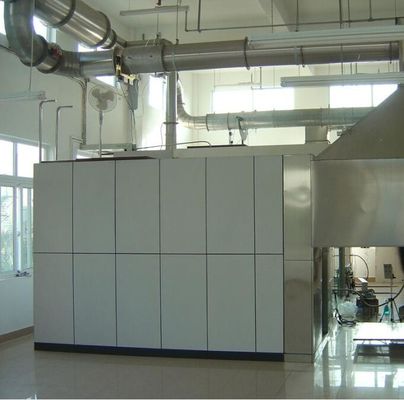

16 CFR1633 गद्दे की गर्मी उत्सर्जन परीक्षक

उत्पाद का परिचय

सीएफआर 1633 गद्दे गर्मी उत्सर्जन परीक्षक. गद्दे या गद्दे सेट पर लौ के प्रसार को सीमित करने के लिए दो संकेतक सेट किए जाने चाहिए। ये दो संकेतक हैंः30 मिनट के परीक्षण समय के दौरान सबसे ऊंचा गद्दा/गद्दा सेट किया गया अधिकतम गर्मी रिलीज 200 किलोवाट (kW) से अधिक नहीं होनी चाहिए, और परीक्षण के पहले 10 मिनट के दौरान कुल गर्मी रिलीज 15 मेगा जूल (एमजे) से अधिक नहीं होनी चाहिए।

पैरामीटर विन्यास

धुआं गैस प्रवाह नियंत्रक प्रणाली
सूचकांक	पद	तकनीकी और विनिर्देश
1.1	धुआं हुड	सीधे दहन परीक्षण कक्ष के उद्घाटन के ऊपर स्थापित, जमीन से 1.8 ~ 2.0 मीटर ऊपर, तल का आकार 2440 * 2440 मिमी है, ऊंचाई 1000 मिमी है, और सामग्री SS304 है;
1.2	धुआं गैस होमिक्सर	स्थापना और शंकु के आकार का धुआं इकट्ठा करने वाला हुड सीधे ऊपर, आकार 900900900 मिमी है, दो 900*500 स्टेनलेस स्टील प्लेटें अंदर स्थापित हैं,और एक तरफ पाइप से कनेक्ट करने के लिए एक φ400 उद्घाटन के साथ खोला जाता है, सामग्री SS304 है
1.3	धुआं निकास पाइप	φ 400 मिमी है, लंबाई 5000 मिमी है, कई वर्गों से बना है, जो फ्लैंज और उच्च तापमान प्रतिरोधी सीलिंग रिंग द्वारा जुड़े हुए हैं, दोनों छोरों पर धुआं गैस समानांतर उपकरण स्थापित हैं, सामग्री SS304 है;
1.4	निकास पंखे	केन्द्रापसारक निकास पंखे, आंतरिक टैंक स्टेनलेस स्टील से बना है, उच्च तापमान धुआं गैस कम से कम 300 °C का सामना कर सकते हैं और हवा की मात्रा लगातार आवृत्ति कनवर्टर द्वारा समायोजित किया जाता है
1.4	निकास पंखे	धुआं निकास प्रणाली मोबाइल फोन दहन परीक्षण से उत्पन्न सभी धुआं के लिए पर्याप्त है और धुआं निकास क्षमता 8000m3/h से कम नहीं है;
2. व्यापक माप अनुभाग
2.1	व्यापक माप अनुभाग	एक स्टेनलेस स्टील पाइप अनुभाग 2155 मिमी की लंबाई और 400 मिमी के व्यास के साथ, SS304 से बना है, दबाव, तापमान, प्रकाश पथ और नमूनाकरण जैसे सेंसर से लैस है;
2.2	दबाव सेंसर	स्टेनलेस स्टील से बने दो तरफा जांच पाइपलाइन के केंद्र में स्थापित है,और सामने और पीछे के कक्ष पीटीएफई ट्यूब के माध्यम से दबाव अंतर सेंसर के लिए पाइपलाइन में दबाव अंतर का पता लगाने के लिए जुड़े हुए हैं;
		अंतर दबाव सेंसर को व्यापक माप अनुभाग के ब्रैकेट पर स्थापित किया जाता है ताकि यह सुनिश्चित किया जा सके कि अंतर दबाव रीडिंग में कम देरी हो और कोई हानि न हो,और T90 प्रतिक्रिया समय 3 सेकंड से कम है
		दबाव सेंसर, रेंज 0-2000Pa, सटीकता ±5Pa;
2.3	तापमान सेंसर	अमेरिकी ओमेगा थर्मोकपल, व्यास 0.5 मिमी, बख्तरबंद इन्सुलेशन प्रकार K थर्मोकपल को अपनाएं जो आईईसी आवश्यकताओं को पूरा करता है;
2.3	तापमान सेंसर	सीमा 0-1000°C, सटीकता 0.1°C
2.4	ऑप्टिकल पथ मापने वाला यंत्र	ऑप्टिकल एट्यूएशन सिस्टम एक इन्कैंडेन्सेंट लाइट प्रकार है, जो एक लचीले कनेक्टर के साथ व्यापक माप अनुभाग पर स्थापित किया जाता है और इसमें निम्नलिखित उपकरण शामिल हैं:दीपक एक दागदीपक दीपक है और (2900±100) K के रंग तापमान पर प्रयोग किया जाता हैबिजली की आपूर्ति एक स्थिर सीधी धारा है, और वर्तमान उतार-चढ़ाव सीमा ± 0.5% के भीतर है (तापमान, अल्पकालिक और दीर्घकालिक स्थिरता सहित); लेंस प्रणाली का उपयोग प्रकाश को कम से कम 20 मिमी के व्यास के समानांतर बीम में संघनित करने के लिए किया जाता है।फोटोसेल का प्रकाश उत्सर्जक छेद इसके सामने लेंस के फोकल बिंदु पर होना चाहिए, और इसका व्यास (d) लेंस की फोकल लेंस (f) पर निर्भर होना चाहिए ताकि d/f 0 से कम हो।04; डिटेक्टर और आयातित सिलिकॉन फोटोड जांच, फोटो डिटेक्शन कक्ष में 0.1% रैखिक स्थिरता है, 10-बिट माप सीमा,सिलिकॉन फोटोड की स्पेक्ट्रल डिस्ट्रिब्यूशन रिस्पॉन्सिविटी सीआईई (इल्यूमिनेशन वक्र) के अनुरूप है, और मानक कार्य V ((γ) कम से कम ± 5% सटीकता तक पहुँच सकता है; ऑप्टिकल एटेन्यूएशन सिस्टम का 90% प्रतिक्रिया समय 3 सेकंड से अधिक नहीं है;
2.5	गैस नमूना लेने की डिवाइस	SS304 से बने ट्यूब छिद्रण परीक्षण नमुना लेने वाली ट्यूब में जमा कार्बाइड को हटाने और सिस्टम विलंब समय को कम करने के लिए एक हटाने योग्य डिजाइन है
2गैस और इसकी नियंत्रण प्रणाली
3.1	बर्नर	गद्दे जलाने के लिए विशेष टी-बर्नर मुख्य और साइड बर्नरों से बना है। यह एक मोबाइल ट्रॉली पर स्थापित है और मानक भार और पैरों से लैस है।टी-बर्नर सिर की ऊंचाई समायोज्य है और सामग्री एसएस 304 है;
3.2	इग्निशन डिवाइस	लंबे समय तक खुली लौ से इग्निशन की विधि अपनाई जाती है, दूरस्थ इग्निशन संभव है, सुरक्षित है और इग्निशन की सफलता दर 99% से कम नहीं है;
		मुख्य और साइड दहन सिर एक लंबे खुले लौ प्रज्वलन उपकरण से लैस हैं और उपकरण एक अलग से गैस आपूर्ति पाइप से लैस है,जो दहन सिर के प्रवाह को प्रभावित नहीं करता है और एक सुई वाल्व के माध्यम से व्यक्तिगत रूप से समायोजित किया जा सकता है;
		लंबे समय तक खुली लौ को जलाने के लिए एक चिंगारी इग्निशन डिवाइस से सुसज्जित, मैन्युअल इग्निशन के बिना, सुरक्षित और रिमोट कंट्रोल;
3.3	दहन सिर गैस प्रवाह नियंत्रण	मुख्य और साइड बर्नर क्रमशः प्रोपेन प्रवाह को नियंत्रित करने के लिए द्रव्यमान प्रवाह मीटर से लैस हैं।
		अमेरिकी Alicat द्रव्यमान प्रवाहमीटर को अपनाएं, माध्यम प्रोपेन है, 0-450mg/s, सटीकता ±(0.8%rdg+0.2%F.S.), प्रतिक्रिया समय 0.1s;
		गैस प्रवाह सॉफ्टवेयर द्वारा नियंत्रित किया जाता है, और लौ समय स्वचालित रूप से नियंत्रित किया जाता है;
3.4	कैलिब्रेटेड रेत बर्नर	कैलिब्रेटेड रेत बर्नर
3.4	कैलिब्रेटेड रेत बर्नर	लंबे समय तक खुली लौ से इग्निशन डिवाइस और इलेक्ट्रिक स्पार्क इग्निशन डिवाइस से लैस, दूरस्थ इग्निशन संभव है, सुरक्षित और उच्च सफलता दर;
3.5	कैलिब्रेटेड गैस प्रवाह नियंत्रण	अमेरिकी एलिकैट द्रव्यमान प्रवाहमीटर का उपयोग करते हुए, माध्यम प्रोपेन है, रेंज 0-7g/s है, सटीकता ±(0.8%rdg+0.2%F.S.), प्रतिक्रिया समय 0.1s है, और अधिकतम कैलिब्रेशन लौ 300kw है;
3.5	कैलिब्रेटेड गैस प्रवाह नियंत्रण	कैलिब्रेशन गैस प्रवाह को सॉफ्टवेयर द्वारा नियंत्रित किया जाता है जो स्वचालित रूप से 75kw/160kw के आउटपुट के साथ चरणबद्ध कैलिब्रेशन लौ स्रोत को नियंत्रित कर सकता है।
3.6	नियंत्रण प्रणाली	गैस प्रवाह को नियंत्रित करने के लिए Omron पीएलसी का प्रयोग करें, एक गैस कट-ऑफ डिवाइस से सुसज्जित, सुरक्षित और विश्वसनीय;
3.6	नियंत्रण प्रणाली	गैस नियंत्रण बॉक्स की अलग विन्यास, संचालन और रखरखाव के लिए सुरक्षित और सुविधाजनक;
धुआं गैस प्रसंस्करण प्रणाली
4.1	धुआं गैस निस्पंदन	एक तीन चरण फिल्टर उपकरण से सुसज्जित, धुआं गैस में धूल का दीर्घकालिक निस्पंदनः प्रथम श्रेणी का ग्लास फाइबर कपास मोटी फिल्टर, धुआं गैस में कार्बाइड के बड़े कणों को फ़िल्टर करता है, और फ़िल्टर सामग्री को जल्दी से बदला जा सकता है; द्वितीय श्रेणी के अमेरिकी पार्कर फिल्टर, फिल्टर तत्व पीटीएफई है, परिशुद्धता 2μm है, और फिल्टर तत्व जल्दी से हटाया और प्रतिस्थापित किया जा सकता है; तीन-चरण पीटीएफई झिल्ली निस्पंदन, 0.5μm की सटीकता के साथ, प्रभावी रूप से नमी काट;
4.2	ठंडी जाल	संपीड़न पंप प्रकार शीत जाल, शीतलन क्षमता 320KJ/h, तापमान नियंत्रण सटीकता 0.1°C, स्थिर परिवर्तन 0.1K, स्व-स्टार्ट और रखरखाव मुक्त
4.3	भाप जाल	कोल्ड ट्रैप द्वारा उत्पन्न शीतलन जल को स्वचालित रूप से रखरखाव के बिना निकालें।
4.4	सुखाने का स्तंभ	नमूना गैस में अवशिष्ट पानी के वाष्प को सूखने के लिए प्रयोग किया जाता है, इसे जल्दी से अलग किया जा सकता है और सूखने के माध्यम के साथ प्रतिस्थापित किया जा सकता है
4.5	नमूनाकरण पंप	जर्मन KNF वैक्यूम नमूना पंप, 16L/मिनट की नमूना क्षमता के साथ, उच्च वायु tightness, कम शोर और कम कंपन के साथ, 50KPa का एक निरंतर नमूना दबाव आउटपुट कर सकते हैं
4.6	रोटैमीटर	0-1.5L/min की सीमा के साथ आयातित रोटेमीटर, जो आउटपुट नमूना गैस प्रवाह को स्थिर कर सकता है और गैस प्रवाह के उतार-चढ़ाव के कारण होने वाली माप त्रुटि को कम कर सकता है;
3गैस एकाग्रता विश्लेषण प्रणाली
5.1	गैस विश्लेषक (सर्वोमेक्स)	आयातित O2 विश्लेषक, पैरामैग्नेटिक O2 एकाग्रता विश्लेषण, माप सीमा 0-21%, सटीकता 0.01%, प्रतिक्रिया समय 12 सेकंड से अधिक नहीं, विश्लेषक बहाव और शोर 30 मिनट के भीतर 100ppm से अधिक नहीं; रैखिक विचलनः ≤ 1%F.S. पुनरावृत्तिः ≤0.5F.S. शून्य तैरती हुई वर्षाः ≤1%F.S./7D; प्रारंभ समयः ≤30 मिनट;
5.1	गैस विश्लेषक (सर्वोमेक्स)	आयातित CO/CO2 विश्लेषक, IR प्रकार CO/CO2 एकाग्रता विश्लेषण, माप सीमा CO: 0-1%, सटीकता 0.01%, CO2: 0-10%, सटीकता 0.01%, और प्रतिक्रिया समय 12 से अधिक नहीं है।
3डेटा अधिग्रहण प्रणाली
6.1	अधिग्रहण मॉड्यूल	एडवांटेक अधिग्रहण मॉड्यूल का उपयोग करके, गैस एकाग्रता संग्रह की सटीकता 100×10-6 है। तापमान संग्रह की सटीकता 0.1°C है। दबाव अंतर संग्रह सटीकता 0.1Pa है; समय अधिग्रहण सटीकता 0.1 सेकंड है; अन्य संकेत पूर्ण पैमाने पर आउटपुट मूल्य का 0.1% हैं;
6.2	डेटा संग्रह	प्रणाली कम से कम हर 3 सेकंड में निम्नलिखित डेटा रिकॉर्ड और संग्रहीत करती हैः द्विदिश जांच का दबाव अंतर, Pa; पाइप का तापमान, K; O2 सांद्रता, %; सीओ सांद्रता, %; CO2 सांद्रता, %; प्रोपेन की द्रव्यमान प्रवाह दर, मिलीग्राम/सेकंड समय, s
7. मानक ऑपरेटिंग सॉफ्टवेयर
मानक ऑपरेटिंग सॉफ्टवेयर में निम्नलिखित कार्य शामिल हैं
7.1	प्रणाली की स्थिति की निगरानी	प्रणाली में प्रत्येक सेंसर की स्थिति और सिग्नल मूल्य पढ़ें;
7.2	सेंसर के कैलिब्रेशन	तापमान, हवा के दबाव, प्रकाश पथ, एकाग्रता विश्लेषण आदि के लिए सेंसर कैलिब्रेशन
7.3	प्रणाली का संकेतन	16CFR1633 मानक प्रणाली चरण अंशांकन प्रक्रिया
7.4	मानक संचालन प्रक्रिया	16CFR1633 मानक संचालन प्रक्रिया
7.5	रिपोर्ट समीक्षा	कच्चे डेटा तक पहुँच और निर्यात परीक्षण रिपोर्ट
7. अन्य सहायक उपकरण
7.1	नमूना परीक्षण ढांचा	38 मिमी स्टील कोण लोहे से वेल्डेड, आकार 1900990115 मिमी है
7.2	स्थान उपकरण 1	गद्दे और परीक्षण फ्रेम की ऊर्ध्वाधर स्थिति की पुष्टि करने के लिए प्रयोग किया जाता है, सामग्री SS304 है
7.3	स्थान उपकरण 2	उपयोग किया जाता है दहन सिर और गद्दे के बीच दूरी की पुष्टि करने के लिए, एल्यूमीनियम मिश्र धातु से बना
7.4	वीसीआर	प्रवेश परीक्षा का वीडियो
7.5	खींचने के बल के पैमाने	गद्दे की सतह पर मुख्य दहन सिर द्वारा प्रयुक्त बल की पुष्टि करने के लिए प्रयोग किया जाता है
7.6	डेस्कटॉप पीसी	एडवांटेक औद्योगिक कंप्यूटर और एकीकृत डेटा अधिग्रहण इंटरफ़ेस सिस्टम संचालन की स्थिरता में सुधार करते हैं।
