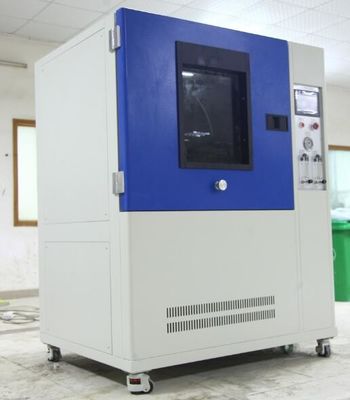

120o (IPX3) 350o ((IPX4) जलरोधक स्विंगिंग रेन टेस्ट बॉक्स हवा का दबाव 86kPa - 106kPa

उपकरण का अवलोकन

निष्पादन का मानक

उपकरण बिंदु

a.उत्पाद के लिए IPX3, IPX4 जलरोधी रेटिंग परीक्षण।

b. खोल घरेलू उच्च गुणवत्ता वाले स्टील प्लेट से बना है और सतह पर पेंट छिड़का गया है। यह सुंदर और टिकाऊ है।

c. लंबे समय तक उपयोग सुनिश्चित करने के लिए सभी SUS304# स्टेनलेस स्टील प्लेट में इस्तेमाल किए जाने वाले बॉक्स और घुमावदार टेबल के अंदर जंग नहीं लगेगी।

d. बॉक्स संरचनाः स्व-समाहित पानी टैंक, परिसंचारी पानी, भंडारण टैंक में पानी के स्तर पर तैरने वाले गेंद वाल्व, पानी के सेवन का स्वचालित नियंत्रण और कम पानी के स्तर पर अलार्म का पता लगाना,प्रभावी ढंग से सूखी और क्षतिग्रस्त से पानी पंप को रोकने.

दरवाजे पर एक पारदर्शी अवलोकन खिड़की (सख्त कांच सामग्री) है, और बॉक्स में एक एलईडी लैंप स्थापित है ताकि आंतरिक परीक्षण का अवलोकन करना आसान हो सके।

स्विंग पाइप ड्राइव घरेलू उच्च गुणवत्ता वाले सर्वो स्टेपर मोटर को अपनाता है, स्विंग पाइप की गति सटीक और समायोज्य है, और कोई आउट-स्टेप समस्या नहीं है (आउट-स्टेपःयह स्विंगिंग आंदोलन का एक विचलन का कारण होगा, और टर्नटेबल शाफ्ट के बीच में, उपकरण को नुकसान का कारण बनता है)

टर्नटेबल ड्राइवः घरेलू उच्च गुणवत्ता वाले स्टेपर मोटर का उपयोग, गति और कोण टच स्क्रीन पर सेट किया जा सकता है (समायोज्य),सटीकता के मानक रेंज में stepless समायोज्य और स्वचालित रूप से आगे और पीछे रोटेशन (सकारात्मक और नकारात्मक) को नियंत्रित कर सकते हैं: घुमाव को रोकने के लिए नमूना शक्ति परीक्षण के लिए उपयुक्त है) ।

परीक्षण बॉक्स एक नमूना पावर आउटलेट (AC220,10A) से सुसज्जित है, और नमूना बिजली की आपूर्ति प्रोग्राम द्वारा नियंत्रित की जा सकती है।बिजली का आउटेज (0-999min) - 0-999min (शक्ति) - बिजली की विफलता (0-999min) नमूना पर लागू किया जाता है.

i. परीक्षण समय टच स्क्रीन पर सेट किया जा सकता है। सेटिंग रेंज हैः 0-999min (समायोज्य)

फ़िल्टरिंग उपायः उच्च परिशुद्धता फ़िल्टर, जो नल के पानी में अशुद्धियों को प्रभावी ढंग से फ़िल्टर कर सकता है और फ़िल्टर कारतूस को नियमित रूप से बदला जा सकता है।

मुख्य नियंत्रण प्रणाली में ताइवान वेइनव्यू 7 इंच टच स्क्रीन + पैनासोनिक पीएलसी, एलजी, ओएमआरओएन और अन्य आयातित ब्रांडों जैसे विद्युत घटकों का उपयोग किया गया है।तारों से चलने वाले यान राष्ट्रीय मानकों की आवश्यकताओं को पूरा करते हैं, उचित रूप से व्यवस्थित, तारों को दृढ़ता से और स्पष्ट रूप से चिह्नित किया गया है।

स्पर्श नियंत्रण कार्यः "IPX3 परीक्षण" परीक्षण IPX3 स्थितियों में मानक शर्तों के अनुसार किया जाता है;

"IPX4 परीक्षण" परीक्षण IPX4 स्थितियों में मानक शर्तों के अनुसार किया जाता है;

"कस्टम परीक्षणः परीक्षण उपयोगकर्ताओं की जरूरतों के अनुसार किया गया था, आप परीक्षण समय, बारिश कोण, स्विंग गति, पाइप टर्नटेबल गति isoparametric सेट कर सकते हैं।

चेसिस एम्बेडेड स्पेयर पार्ट्स बॉक्स और सामान्य स्पेयर पार्ट्स (जैसे छह कोने स्क्रूड्राइवर, फिल्टर कोर,सुई आदि) को उपयोगकर्ताओं के भंडारण और उपयोग को सुविधाजनक बनाने के लिए रखा जाता है.

तकनीकी पैरामीटर

मुख्य विन्यास तालिका

यादृच्छिक अनुलग्नक

1ऑपरेशन निर्देशों की एक प्रति;

2कारखाने की योग्यता प्रमाण पत्र;

3. उपकरण वारंटी कार्ड;

4. फिल्टर कारतूस 1;

5. परीक्षण सुइयां 100

6. परीक्षण पिनहेड 20

7. तीन कोर केबल, 1 (लगभग 3M)

साइट का प्रयोग करें

जमीन और जल निकासी सुचारू है, जमीन और दीवार जलरोधक है और तल के जल निकासी या जल निकासी खदान स्थापित है।

ग्राउंड लेयरिंग क्षमता 200 किलोग्राम/एम2 से कम नहीं है

अच्छी तरह से हवादार स्थल

उपकरण के आसपास कोई मजबूत कंपन नहीं

उपकरण के आसपास कोई मजबूत विद्युत चुम्बकीय क्षेत्र का प्रभाव

उपकरण के आसपास कोई ज्वलनशील, विस्फोटक, संक्षारक पदार्थ और धूल नहीं

उपकरण के चारों ओर उपयोग और रखरखाव के लिए उचित स्थान हो:

पीछे की ओर, बायीं और दाईं ओर, उपकरण के ऊपरः 800 मिमी

उपकरण का सामने का पक्षः 1200 मिमी

तापमानः 5°C~35°C

सापेक्ष आर्द्रताः ≤85%

वायु दबावः 86kPa106kPa

विद्युत आपूर्ति की स्थिति

पावर स्विथ

1. Require the user to install the electric leakage protection air switch on the installation site for the equipment with the corresponding capacity and the switch must be used independently for the use of the equipment.

2. चाकू स्विच या सोकेट का उपयोग करने पर प्रतिबंध

3. हवा रिसाव सुरक्षा हवा स्विच उपकरण से 2 मीटर से अधिक दूर नहीं है

जल स्रोत की स्थिति

1उपयोगकर्ता को उपकरण के लिए जल स्रोत को स्थापना स्थल पर स्थापित करने की आवश्यकता होती है, पानी का दबाव 0.2Mpa से कम नहीं है, और 4 बिंदु नल की स्थापना।

2नल की स्थिति उपकरण से 2 मीटर से अधिक दूर नहीं है
