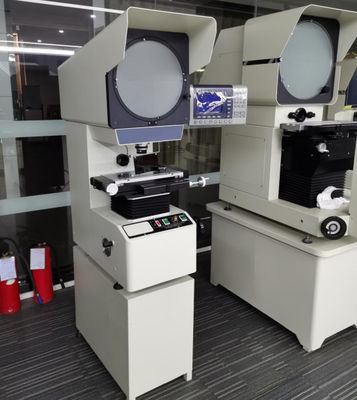

100 मिमी एक्स एक्सिस ऑप्टिकल उपकरण डिजिटल प्रोजेक्टर प्रोफाइल/वीडियो मापने वाला उपकरण
| MOQ: | 1 |
| कीमत: | $3000-6000 |
| standard packaging: | प्लाईवुड केस |
| Delivery period: | 15 कार्यदिवस |
| payment method: | टी/टी, एल/सी, डी/ए, डी/पी |
| Supply Capacity: | 20 सेट प्रति माह |
100 मिमी एक्स अक्ष ऑप्टिकल उपकरण
,एक्स और वाई अक्ष ऑप्टिकल उपकरण
अनुप्रयोग और परीक्षण उद्देश्य
इस उत्पाद की ऑप्टिकल प्रणाली की गुणवत्ता उत्कृष्ट है, उद्देश्य लेंस की छवि स्पष्ट है, और आवर्धन सटीक है।समोच्च माप त्रुटि 0 से कम है.08%; निर्देशांक माप संकेत त्रुटि (3+L/200) μM तक पहुंच सकती है; यह एक विशेष माइक्रो-प्रिंटर और पैर स्विच से लैस है, जो डेटा आउटपुट और नमूनाकरण के लिए बहुत सुविधाजनक है।workpiece छवि एक पूर्ण ऊर्ध्वाधर छवि या एक उल्टा छवि हो सकती हैइस प्रोजेक्टर का Z-अक्ष लिफ्ट एक गाइड रेल ट्रांसमिशन विधि को अपनाता है, जो धड़ की स्थिरता और स्थायित्व में सुधार करता है। प्रोजेक्टर में स्पष्ट इमेजिंग और सटीक आवर्धन है।
लाभ
इसी तरह के उत्पादों की तुलना में, हमारी कंपनी द्वारा निर्मित माप प्रोजेक्टर में निम्नलिखित विशेषताएं हैंः
1यह उपकरण विभिन्न जटिल वर्कपीस के समोच्च और सतह के आकारों का कुशलतापूर्वक पता लगा सकता है, जैसेः टेम्पलेट, स्टैम्पिंग पार्ट्स, कैम, स्क्रू स्पिनिंग, गियर,मोल्डिंग फ्रिलिंग कटर और अन्य औजार, चाकू और भागों, साथ ही टर्मिनलों, घड़ियों, और स्टील पत्थर आदि
2इसका उपयोग व्यापक रूप से मशीनरी, मोल्ड, मीटर, इलेक्ट्रॉनिक्स, हल्के उद्योग और अन्य उद्योगों में किया जाता है।यह माप कक्षों और उत्पादन कार्यशालाओं के लिए एक अनिवार्य माप सत्यापन उपकरण है.
3उपकरण माप की सटीकताः (3+L/200) μm
4एक्स और वाई निर्देशांक का डिजिटल डिस्प्ले रिज़ॉल्यूशनः 0.0005 मिमी
5डाटा प्रोसेसिंग सिस्टम: डीपी100 मल्टीफंक्शनल डाटा प्रोसेसिंग सिस्टम, पूर्ण चीनी डिस्प्ले मल्टी-पॉइंट सैंपलिंग कर सकता है, निर्देशांक रोटेशन, बिंदु, रेखा, दूरी,कोण का पता लगाने RS-232 डेटा आउटपुट, माप ग्राफिक्स प्रदर्शित कर सकते हैं।
6इसमें 45° कोण टर्बाइन और वर्टेक्स रॉड को उठाने के लिए अपनाया जाता है।
तकनीकी मापदंड
150*50 मिमी, 200*100 मिमी, 300*150 मिमी चुन सकते हैं
| मॉडल | SL-U300-1 | ||||
| कार्य तालिका | एक्स-अक्ष यात्रा (मिमी) | 200 | |||
| वाई-अक्ष की यात्रा (मिमी) | 100 | ||||
| धातु की मेज का आकार (मिमी) | 350×170 | ||||
| ग्लास टेबल का आकार (मिमी) | 246×120 | ||||
| Z-अक्ष की यात्रा (मिमी) | 100 ((फोकस के लिए) | ||||
| एमसुलभ सटीकता | (3+L/200) यूम | ||||
| ग्रिटिंग रूलर रिज़ॉल्यूशन | 0.0005 मिमी | ||||
| प्रोजेक्शन स्क्रीन |
स्क्रीन का आकार ((मिमी): Φ300mm जापानी फोटोलिथोग्राफी तकनीक को अपनाएं, जिसमें चावल की शब्द रेखा अंकित है। |
||||
| रोटेशन रेंज: 0~360° | |||||
|
घूर्णन कोण प्रदर्शन संकल्पः 1 ̊ या 0.01° जापानी घुमावदार एन्कोडर को अपनाएं |
|||||
|
उद्देश्य लेंस
|
आवर्धन |
10X (आवश्यक) |
20X (वैकल्पिक) |
पचास गुना (वैकल्पिक) |
सौ गुना (वैकल्पिक) |
| ऑब्जेक्ट व्यू ((मिमी) | Φ30 | Φ15 | Φ6 | Φ3 | |
| कार्य दूरी ((मिमी) | 77.7 | 44.3 | 38.4 | 25.3 | |
| डाटा प्रोसेसिंग सिस्टम | मल्टीफंक्शन डाटा प्रोसेसिंग सिस्टम, बिंदु, रेखा और कोण को माप सकता है। | ||||
| प्रकाश व्यवस्था |
24V/150w हेलोजन लैंप ट्रांसमिशन और रिफ्लेक्शन लाइटिंग में जर्मनी के ओसरम से आयातित 24V, 150W हेलोजन लैंप को अपनाया गया है। |
||||
| ठंडी | मजबूर हवा ठंडा (3 अक्षीय पंखे) | ||||
| मशीन का आकार | 788*524*1152 मिमी | ||||
| शक्ति | 110/220V ((AC).50/60Hz,400W | ||||
